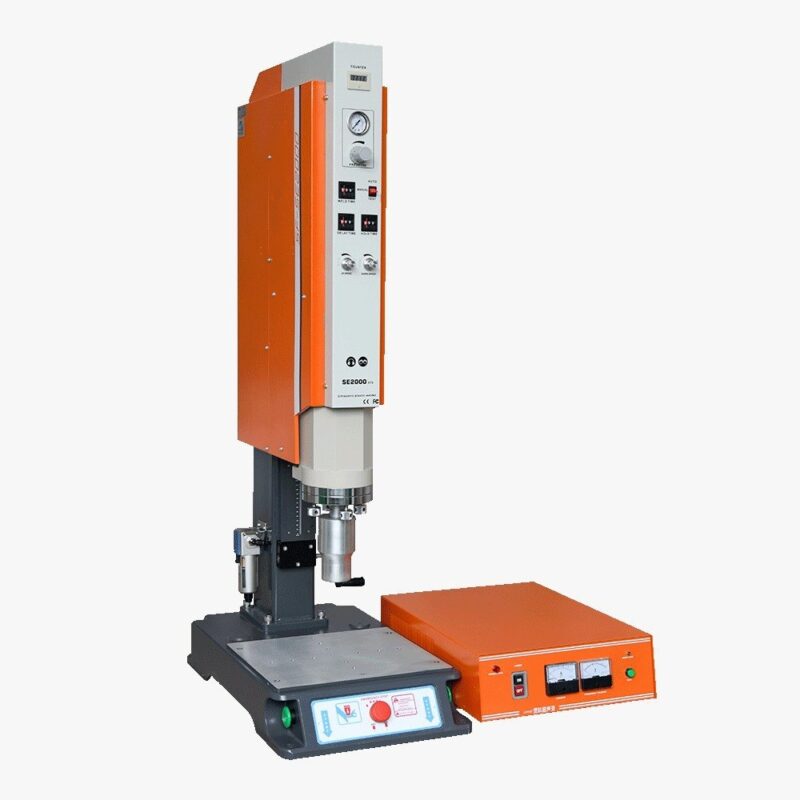

دستگاه التراسونیک جوش چیست؟ انواع آن، عملکرد و نحوه کار با آن
در صنایع امروزی که سرعت، دقت و کیفیت از اهمیت بالایی برخوردار است، روش های سنتی جوشکاری دیگر پاسخگوی نیاز تولیدکنندگان نیستند. در این میان، جوشکاری التراسونیک یا همان Ultrasonic Welding به عنوان یکی از روش های نوین و کارآمد برای اتصال مواد، توجه زیادی را به خود جلب کرده است.
اما دقیقاً دستگاه التراسونیک جوش چیست، چه انواعی دارد، نحوه عملکرد آن چگونه است و چطور با آن کار می کنند؟ در ادامه به صورت کامل به این موضوع می پردازیم.
دستگاه التراسونیک جوش چیست؟
دستگاه جوش التراسونیک ابزاری است که با استفاده از امواج صوتی با فرکانس بالا (۲۰ تا ۴۰ کیلوهرتز) دو قطعه را بدون نیاز به چسب، پیچ یا حرارت مستقیم به یکدیگر متصل می کند.
در این روش، انرژی صوتی به صورت ارتعاش مکانیکی سریع به نقطه تماس منتقل می شود و گرمای حاصل از اصطکاک مولکولی باعث ذوب سطحی مواد و ایجاد اتصال قوی میان آن ها می گردد.
این فناوری بیشتر برای جوش دادن قطعات پلاستیکی و گاهی فلزی مورد استفاده قرار می گیرد. سرعت بالا، تمیزی محل جوش و عدم نیاز به مواد افزودنی از مهم ترین دلایل محبوبیت دستگاه جوش التراسونیک در صنایع مدرن است.
اجزای اصلی دستگاه جوش التراسونیک
برای درک بهتر نحوه عملکرد دستگاه، لازم است با بخش های مختلف آن آشنا شویم.
- ژنراتور (Generator):
این قسمت انرژی الکتریکی معمولی را به سیگنال هایی با فرکانس بالا تبدیل می کند. - مبدل یا ترنسدیوسر (Transducer):
انرژی الکتریکی تولیدشده توسط ژنراتور را به ارتعاشات مکانیکی تبدیل می نماید. - بوستر (Booster):
نقش تقویت کننده دارد و دامنه ارتعاشات را افزایش می دهد. - هورن (Horn):
ارتعاشات تولیدشده را به نقطه اتصال منتقل می کند تا فرآیند جوش انجام شود. - فیکسچر (Fixture):
وظیفه نگه داشتن و ثابت کردن قطعات در هنگام جوشکاری را بر عهده دارد.
عملکرد دستگاه التراسونیک جوش چگونه است؟
فرآیند جوشکاری التراسونیک بر پایه تبدیل انرژی الکتریکی به ارتعاشات مکانیکی با فرکانس بالا انجام می شود.
مراحل عملکرد به صورت زیر است:
- ژنراتور، برق شهری را به موج هایی با فرکانس بالا تبدیل می کند.
- ترنسدیوسر این انرژی را به لرزش مکانیکی تبدیل می کند.
- بوستر دامنه ارتعاش را افزایش داده و به هورن منتقل می کند.
- هورن ارتعاش را به نقطه تماس دو قطعه وارد می کند.
- در اثر اصطکاک سریع، حرارت موضعی ایجاد شده و سطح مواد ذوب می شود.
- پس از توقف ارتعاش، مواد خنک شده و اتصال نهایی شکل می گیرد.
کل این فرآیند در چند دهم ثانیه انجام می شود و نیازی به حرارت یا چسب ندارد. همین ویژگی، باعث محبوبیت گسترده این فناوری در خطوط تولید انبوه شده است.
انواع دستگاه جوش التراسونیک
دستگاه های التراسونیک بسته به نوع کاربرد، اندازه قطعه و جنس مواد، در مدل های مختلفی طراحی می شوند. در ادامه مهم ترین انواع آن را معرفی می کنیم:
- دستگاه جوش التراسونیک پلاستیک
رایج ترین نوع دستگاه است که برای اتصال قطعات پلاستیکی استفاده می شود. از این مدل در صنایع بسته بندی، خودروسازی، لوازم خانگی و تجهیزات پزشکی استفاده می شود.
- دستگاه جوش التراسونیک فلزات
برای اتصال فلزات نازک مانند آلومینیوم، مس و نیکل به کار می رود. در این روش ذوب کامل رخ نمی دهد، بلکه ارتعاشات قوی باعث درهم تنیدگی ساختار فلزات در محل اتصال می شود.
- دستگاه جوش التراسونیک دستی
مدل های سبک و قابل حمل هستند که برای کارهای جزئی یا تعمیرات مورد استفاده قرار می گیرند. اپراتور می تواند محل جوش را به صورت دستی کنترل کند.
- دستگاه جوش التراسونیک اتوماتیک
در خطوط تولید انبوه به صورت کاملاً خودکار عمل می کند. این دستگاه ها دارای کنترل دیجیتال و قابلیت تنظیم دقیق زمان، فشار و فرکانس هستند.
نحوه کار با دستگاه جوش التراسونیک
کار با دستگاه التراسونیک نیازمند دقت و تنظیم صحیح پارامترها است. مراحل کلی کار عبارت اند از:
- آماده سازی قطعات:
سطوح باید تمیز و خشک باشند تا کیفیت جوش کاهش نیابد. - تنظیم پارامترها:
زمان، دامنه ارتعاش، فشار و فرکانس باید متناسب با جنس مواد و ضخامت قطعات تنظیم شوند. - قرار دادن قطعات در فیکسچر:
قطعات در محل مشخص قرار گرفته و دستگاه آماده شروع عملیات می شود. - شروع فرآیند جوش:
با فشردن کلید یا پدال، دستگاه شروع به تولید ارتعاشات فراصوتی می کند و اتصال در چند ثانیه انجام می شود. - خنک شدن و کنترل کیفیت:
پس از اتمام جوش، اتصال باید از نظر ظاهری و استحکام بررسی شود تا از کیفیت نهایی اطمینان حاصل شود.
کاربردهای دستگاه جوش التراسونیک
فناوری التراسونیک به دلیل سرعت بالا و تمیزی در فرآیند جوشکاری، در صنایع متعددی مورد استفاده قرار می گیرد:
- صنعت خودرو: اتصال قطعات داخلی، فیلترها، چراغ ها و قطعات تزئینی
- پزشکی: ساخت ماسک، فیلتر، سرنگ و بسته بندی تجهیزات پزشکی
- الکترونیک: اتصال سیم ها، کابل ها و قطعات ظریف
- بسته بندی: درزگیری و بسته بندی مواد غذایی و دارویی
- لوازم خانگی: اتصال قطعات پلاستیکی در محصولات مختلف
مزایا و معایب دستگاه جوش التراسونیک
مزایا:
- سرعت بسیار بالا در جوشکاری
- عدم نیاز به چسب یا حرارت مستقیم
- اتصال تمیز و مقاوم
- مصرف انرژی پایین
- مناسب برای قطعات حساس
معایب:
- قیمت اولیه نسبتاً بالا
- محدودیت در ضخامت قطعات
- نیاز به اپراتور آموزش دیده
نکات مهم هنگام خرید دستگاه جوش التراسونیک
هنگام خرید دستگاه التراسونیک جوش، توجه به چند نکته کلیدی باعث می شود انتخابی هوشمندانه و متناسب با نیاز خط تولید خود داشته باشید. این موارد تأثیر مستقیم بر کیفیت جوش، دوام دستگاه و بازدهی کار خواهند داشت:
- توان و فرکانس مناسب:
توان دستگاه و فرکانس کاری آن باید با نوع مواد (پلاستیک یا فلز) و ضخامت قطعات شما هماهنگ باشد. برای مثال، مواد سخت تر یا ضخیم تر به توان بالاتر نیاز دارند. - کیفیت اجزای اصلی دستگاه:
قطعاتی مانند مبدل (Transducer)، بوستر (Booster) و هورن (Horn) در کیفیت جوش نهایی نقش حیاتی دارند. استفاده از قطعات با آلیاژ باکیفیت عمر مفید دستگاه را افزایش می دهد. - سیستم کنترل دیجیتال دقیق:
دستگاه هایی که دارای کنترل دیجیتال هستند، امکان تنظیم زمان، دامنه ارتعاش و فشار جوش را با دقت بالا فراهم می کنند و برای تولید انبوه ایده آل اند. - برند معتبر و خدمات پس از فروش:
خرید از برندهای شناخته شده باعث اطمینان از در دسترس بودن قطعات یدکی و پشتیبانی فنی می شود. این موضوع در کاهش هزینه های نگهداری اهمیت زیادی دارد. - انتخاب مدل متناسب با حجم کار:
اگر استفاده از دستگاه به صورت روزانه و مداوم است، مدل های اتوماتیک یا نیمه اتوماتیک گزینه های مناسب تری هستند؛ زیرا سرعت بالاتر و خطای انسانی کمتری دارند.
جمع بندی
در این مقاله با جزئیات بررسی کردیم که دستگاه التراسونیک جوش چیست، چه انواعی دارد، عملکرد آن چگونه است و نحوه کار با آن به چه صورت انجام می شود.
این فناوری با استفاده از امواج صوتی فراصوتی، بدون نیاز به چسب یا حرارت، اتصالی سریع، دقیق و تمیز ایجاد می کند و یکی از بهترین روش ها برای تولید قطعات پلاستیکی و فلزی در صنایع مختلف است.
اگر به دنبال روشی مدرن، اقتصادی و کارآمد برای افزایش سرعت و کیفیت تولید هستید، دستگاه جوش التراسونیک می تواند انتخابی ایده آل برای کسب وکار شما باشد.
