برازنده تجارت در این مطلب قصد دارد شما عزیزان را در مورد کاربرد ترموویژن در صنعت برق راهنمایی کند ؛ با ما همراه باشید.
مقدمه
ترموویژن یا دوربین حرارتی ترموگرافی یکی از پرکاربردترین دستگاه های ثبت و ضبط دما می باشد.
در صنایع متفاوتی کاربرد ترموویژن در صنعت برق مشهود است، در مقاله ترموویژن و تاریخچه آن با این دستگاه بیشتر آشنا می شوید.
پس از انتشار مقاله قبلی در بررسی کاربردهای کلی ترموگرافی در صنایع مختلف می خواهیم اینجا با کاربرد ترموویژن در صنعت برق به طور خاص آشنا شویم.
8 کاربرد ترموویژن در صنعت برق
مقره ها و بوشینگ ها:

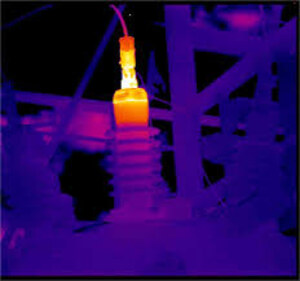

اولین کاربرد ترموویژن در صنعت برق اشکالاتی مانند ترک های ریز در مقره ها است.
این ترک ها سبب آرک زدگی و تخلیه جزئی یا نشت جریان در آنها می گردد و اختلاف دمایی حدود ۱ الی ۲ درجه ایجاد میکند.
که این اختلاف دما توسط ترموویژن های مرغوب قابل شناسایی هستند.
اتصالات:
کنتاکت های شل یا دارای فشار کم ممکن است در هنگام مونتاژ یا نصب تجهیزات یا دستگاهها به وجود آیند.
عدم استفاده از واشر فنری در اتصالاتی که در حرکت هستند (شبکه های هوایی)، هرز شدن پیچ و مهره ها (بولتها) در بولتهای زیاد سفت شده.
عدم استفاده از کلمپ مناسب در اتصالات باعث افزایش حرارت در این موارد می گردد.
افزایش حرارت در درازمدت سبب اکسید شدگی بیشتر در محل اتصال و به دنبال آن افزایش بیشتر حرارت میگردد.
افزایش دما تا جائی ادامه می یابد که به دمای ذوب مواد تشکیل دهنده رسیده و سبب خرابی کامل تجهیز می گردد.

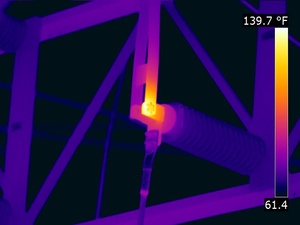

هادی ها، کابل ها و سر کابل ها:

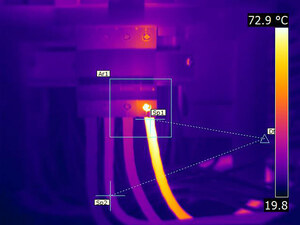

به عنوان موردی دیگر از کاربرد ترموویژن در صنعت برق می توان به هادی ها و کابل ها و سرکابل ها اشاره کرد.
در هادی ها اضافه حرارتهای ناشی از اضافه بار یا کابل های سایز پایین، مقاومت های بالا ناشی از وجود اکسید شدگی در اتصالات جمپرها، اتصالات سست ناشی از بهم تابیده شدن سیم ها در انشعابات بجای استفاده از کلمپ و شناسایی سر کابل های معیوب بوسیله ترموگرافی قابل شناسایی است.
وجود جمپرهای غیراستاندارد نیز یکی از موارد عمده بروز داغی و تلفات انرژی در شبکه توزیع است.
به 2 علت هم رخ می دهد:
1- نامتناسب بودن مقطع سیم جمپر با جریان عبوری از آن.
2- سست بودن محل اتصال جمپر به شبکه، ناشی از عدم استفاده از کلمپ مناسب.
اگر دمای سیم بیشتر از ۳۰ درجه بالای دمای محیط باشد. اضافه حرارت می تواند ناشی از نامناسب بودن سایز کابل با جریان غیرمجاز عبوری از آن باشد.
وجود داغی در سیم هایی که هیچگونه اتصالاتی در آنها وجود ندارد، نشان دهنده پارگی در رشته سیم ها یا خرابی در آن می باشد.
سر کابل ها نیز یکی از تجهیزات مهم در شبکه های برق می باشند.
تنها راه شناسایی اشکالات در سر کابل ها به خصوص در سر کابلهای خشک که به دلیل وجود نشتی و اتلاف انرژی گرم میشوند، استفاده از بازرسی مادون قرمز می باشد.
کلیدها:
از دیگر کاربرد ترموویژن در صنعت برق کلید ها هستند.
کلیدها می توانند در برابر اضافه جریان های شدید برای حفاظت خطوط یا موتورها، جریان برق را قطع کنند .
این کلیدها ممکن است به دلیل وجود گرمای بیش از حد نیز تحریک شده و قطع نمایند که این اضافه حرارت می تواند ناشی از وجود یک اتصال ضعیف و نامناسب باشد.
جداساز:
رگلاژن بودن تیغه ها در سکسیونرها و کلیدهای جداساز و همچنین عللی از قبیل:
تحت فشار نبودن تیغه های این تجهیزات، وجود آرک یا اکسیدشدگی، می تواند سبب ایجاد مقاومت، حرارت و در نتیجه تلفات شود.
بنابراین بازرسی مادون قرمز مطمئن ترین راه برای اطمینان از سالم بودن وضعیت اینگونه کلیدها در شبکه فشارقوی می باشد.
پایه فیوزها:

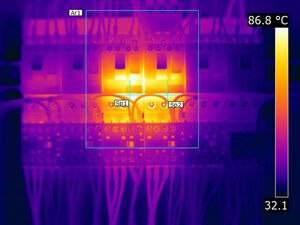

از دیگر کاربرد ترموویژن در صنعت برق پایه فیوز ها است.
یکی از عمده ترین موارد اتصالات ست در تابلوهای توزیع برق، وجود اشکال در پایه فیوزها می باشد.
مسائلی که فقط از طریق بازرسی مادون قرمز قابل شناسایی هستند به شرح ذیل می باشند:
۱- شل بودن گیره ها در پایه فیوزها یا کلید فیوزها که یکی از موارد عمده می باشند
۲- وجود خوردگی و اکسید شدگی در گیره ها
۳- نامناسب بودن اتصال کابلشوی کابل ها به پایه فیوز
۴- وجود اضافه بار در مصرف کننده یا عبور جریان بیش از حد در یکی از فازها
این 4 مورد در رابطه با مسائلی که با مادون قرمز قابل شناسایی هستند بسیار مهم است.
حرارت القایی:
از دیگر کاربرد ترموویژن در صنعت برق جریان متناوب در هر سیستم الکتریکی سبب القای فلوی مغناطیسی در سطوح فلزی اطراف خود میگردد.
این میدان القایی سبب ایجاد جریان های گردابی در سطوح فلزی شده و در نتیجه تلفات حرارتی ایجاد می نماید.
ترانسفورمرها:
یکی از موارد عمده خرابی در ترانسفورماتورهای توزیع، بروز اشکال در بوشینگ ها و نشت روغن در آنها می باشد.
عمدتاً این مشکل به علت نامناسب بودن اتصالات در کابلشوهای ورودی و خروجی رخ میدهد.
با افزایش دمای میله برنجی بوش ینگ، واشرهای لاستیکی آن دچار عیب و سوختگی می شود.
این عیب و سوختگی منجر به نشت روغن می گردد.
برازنده تجارت امیدوار است با خواندن این مطلب اطلاعات مورد نیاز در مورد کاربرد ترموویژن در صنعت برق را به دست آورده باشید.
