دستورالعمل تست هالیدی چیست: راهنمای جامع از صفر تا صد

در این محتوا به بررسی دستورالعمل تست هالیدی و نکاتی برای انجام صحیح این آزمایش خواهیم پرداخت. لازم به ذکر است که تست هالیدی، که به عنوان تست منفذ یابی یا تست عایق لوله نیز شناخته می‌شود، روشی برای شناسایی ناپیوستگی در سطوح رنگ‌شده یا پوشش‌دار است. این تست برای اطمینان از کیفیت و ایمنی پوشش ‌های اعمال ‌شده بر روی فلزات در صنایع مختلف مانند نفت و گاز، خطوط لوله، مخازن ذخیره‌سازی، و سازه‌های دریایی استفاده می‌شود.

« دستگاه هالیدی »

« خرید تجهیزات بازرسی »

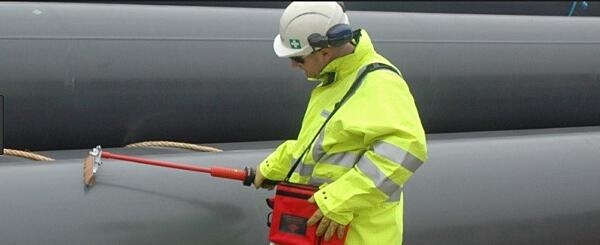

تست هالیدی چیست ؟

تست هالیدی، که گاهی اوقات به آن “تست عیب‌یابی پوشش” یا “تست سوراخ سوزنی” نیز گفته می‌شود، یک روش بسیار مؤثر برای شناسایی ناپیوستگی ها، سوراخ های سوزنی، و سایر نقص ها در پوشش های محافظتی غیر رسانا است که بر روی سطوح رسانا (معمولاً فلزات) اعمال شده‌اند. این ناپیوستگی ها، که به آنها “هالیدی” (Holiday) گفته می‌شود، نقاط ضعف پتانسیلی هستند که می‌توانند مسیر را برای نفوذ رطوبت و عوامل خورنده فراهم کرده و منجر به تخریب پوشش و سطح زیرین آن شوند.

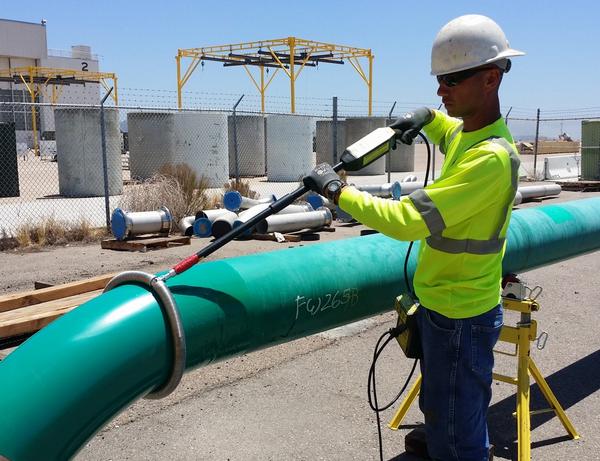

اساس کار تست هالیدی

مکانیسم و نحوه کار تست هالیدی بر پایه جریان الکتریکی بنا شده است. به طور خلاصه، این تست شامل اعمال یک ولتاژ معین به پوشش است. اگر پوشش یکپارچه و بدون نقص باشد، جریان الکتریکی از آن عبور نخواهد کرد (زیرا پوشش غیررسانا است). اما اگر نقصی (یک هالیدی) در پوشش وجود داشته باشد که اجازه تماس بین پروب تست و سطح رسانای زیرین را بدهد، یک مدار الکتریکی کامل شده و جریان ناچیزی عبور می‌کند. این جریان توسط دستگاه تشخیص داده شده و با یک هشدار صوتی یا بصری (مانند یک جرقه) به بازرس اطلاع داده می‌شود.

اصول تست هالیدی:

این تست بر اساس ایجاد یک مدار الکتریکی بین سطح پوشش و فلز زیرین آن عمل می‌کند. در این روش، یک ولتاژ بالا به سطح پوشش اعمال می‌شود. در صورت وجود هرگونه ناپیوستگی در پوشش، مانند سوراخ، ترک، یا حفره، جریان الکتریکی بین سطح پوشش و فلز زیرین برقرار می‌شود. این جریان الکتریکی توسط دستگاه هالیدی دتکتور تشخیص داده شده و به عنوان نقص در پوشش گزارش می‌شود.

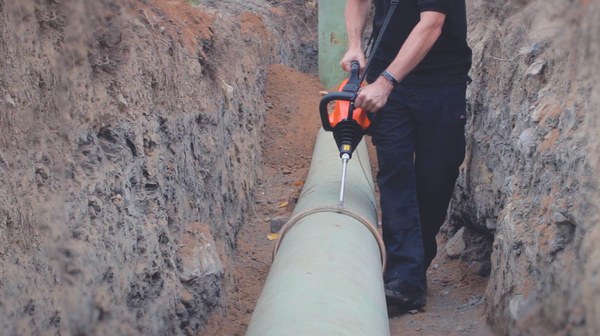

مراحل دستورالعمل انجام تست هالیدی:

1. آماده سازی سطح:

• قبل از انجام تست، سطح مورد نظر باید تمیز، خشک و عاری از هرگونه آلودگی باشد. وجود هرگونه آلودگی می‌تواند بر دقت تست تاثیر بگذارد.
• برای تمیز کردن سطح می‌توانید از پارچه، حلال یا شوینده مناسب استفاده کنید.
• در صورت وجود زنگ زدگی یا جرم روی سطح، باید آن را با سندبلاست یا روش‌های دیگر تمیز کنید.

2. تنظیم دستگاه:

• دستگاه هالیدی دتکتور را روشن کرده و ولتاژ مناسب را بر اساس ضخامت و نوع پوشش انتخاب کنید.
• به طور کلی، ولتاژ بالاتر برای پوشش‌های ضخیم‌تر و ولتاژ پایین‌تر برای پوشش‌های نازک‌تر مناسب است.
• دفترچه راهنمای دستگاه را برای انتخاب ولتاژ مناسب مطالعه کنید.

3. انتخاب الکترود:

• الکترود مناسب را با توجه به نوع سطح و شرایط محیطی انتخاب کنید.
• الکترودهای مختلفی برای سطوح فلزی، بتنی، و پلاستیکی وجود دارد.
• در محیط‌های مرطوب یا خیس از الکترودهای مخصوص استفاده کنید.

4. دستور العمل انجام تست هالیدی :

• الکترود را به سطح مورد نظر نزدیک کنید.
• در صورت وجود نقص در پوشش، دستگاه هالیدی دتکتور با صدای بوق و چراغ هشدار، آن را نشان می‌دهد.
• سرعت حرکت الکترود باید یکنواخت باشد.
• به نقاط مشکوک توجه بیشتری کنید.

5. ثبت نتایج:

• نتایج تست را در یک گزارش ثبت کنید. این گزارش باید شامل تاریخ، محل تست، نوع پوشش، ولتاژ مورد استفاده، و نتایج تست باشد.
• ثبت دقیق نتایج برای پیگیری و تجزیه و تحلیل تست‌های بعدی ضروری است.

نکات مهم در انجام تست هالیدی:

• قبل از انجام تست، دستورالعمل‌های سازنده دستگاه را به دقت مطالعه کنید.
• از تجهیزات ایمنی مناسب مانند عینک و دستکش استفاده کنید.
• در محیط‌های مرطوب یا خیس احتیاط کنید.
• از الکترود مناسب با توجه به نوع سطح و شرایط محیطی استفاده کنید.
• ولتاژ مناسب را بر اساس ضخامت و نوع پوشش انتخاب کنید.
• سطح مورد نظر را قبل از تست تمیز و خشک کنید.
• نتایج تست را در یک گزارش ثبت کنید.

مزایای تست هالیدی:

• قابلیت اطمینان بالا: این تست می‌تواند نقص‌های بسیار کوچک را نیز شناسایی کند.
• سرعت بالا: این تست را می‌توان به سرعت و به آسانی انجام داد.
• سادگی: این تست به مهارت و دانش تخصصی زیادی نیاز ندارد.
• هزینه کم: این تست در مقایسه با سایر روش‌های تست غیر مخرب، ارزان‌تر است.
• پیشگیری از خوردگی: مهم‌ترین دلیل انجام تست هالیدی، شناسایی و اصلاح نقاط ضعف قبل از شروع فرآیند خوردگی است. حتی یک سوراخ سوزنی کوچک می‌تواند به مرور زمان به یک نقطه شروع برای خوردگی گسترده تبدیل شود و هزینه‌های تعمیر و نگهداری را به شدت افزایش دهد.
• افزایش طول عمر پوشش: با اطمینان از یکپارچگی پوشش، عمر مفید آن به حداکثر می‌رسد و نیاز به بازسازی‌های پرهزینه و زودهنگام کاهش می‌یابد.
• اطمینان از کیفیت: این تست ابزاری حیاتی برای کنترل کیفیت در طول فرآیند اعمال پوشش است. با انجام تست در مراحل مختلف، می‌توان نقص‌ها را در همان ابتدا شناسایی و اصلاح کرد.
• رعایت استانداردها: بسیاری از صنایع، مانند صنعت نفت و گاز، پتروشیمی، آب و فاضلاب، و حمل و نقل، دارای استانداردهای سختگیرانه‌ای برای کیفیت پوشش‌ها هستند که تست هالیدی جزئی از آن‌هاست (مانند استانداردهای NACE، ASTM و ISO).
• صرفه‌جویی در هزینه‌ها: اگرچه تست هالیدی ممکن است هزینه‌ای دربرداشته باشد، اما هزینه‌های ناشی از خوردگی، خرابی سازه، و از دست رفتن تولید به مراتب بیشتر است. با شناسایی زودهنگام نقص‌ها، می‌توان از هزینه‌های گزاف در آینده جلوگیری کرد. برآوردها نشان می‌دهد که میلیاردها دلار خسارت سالانه به دلیل خوردگی در سراسر جهان وارد می‌شود که بخش قابل توجهی از آن قابل پیشگیری است.

کاربردهای تست هالیدی:

تست هالیدی در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می‌گیرد:

• صنعت نفت و گاز: برای تست خطوط لوله، مخازن ذخیره‌سازی، و سایر تجهیزات
• صنایع شیمیایی: برای تست مخازن، لوله‌ها، و سایر تجهیزات
• صنایع دریایی: برای تست بدنه کشتی‌ها، سکوهای دریایی، و سایر سازه‌ها
• ساخت‌وساز: برای بازرسی سازه‌های فلزی، پل‌ها، و اسکلت‌های فولادی
• صنایع خودروسازی: برای تست سطوح رنگ‌شده بدنه خودرو
• صنایع هوافضا: برای تست سطوح رنگ‌شده بدنه هواپیما
• صنایع تولید لوله: برای تست سطوح داخلی و خارجی لوله‌ها
• صنایع تولید مخازن: برای تست سطوح داخلی و خارجی مخازن
• صنایع تولید ورق: برای تست سطوح ورق‌های فلزی
• صنعت آب و فاضلاب: برای بررسی پوشش داخلی لوله‌های آب آشامیدنی و فاضلاب.
• پوشش‌های اپوکسی کف: در کفپوش‌های صنعتی و بهداشتی برای اطمینان از عدم نفوذ مایعات.

در واقع، هرجا که یک پوشش عایق بر روی یک بستر رسانا برای محافظت در برابر خوردگی یا عوامل محیطی اعمال می‌شود، تست هالیدی کاربرد دارد.

موارد استفاده دیگر:

• بازرسی خطوط لوله و مخازن ذخیره‌سازی
• بازرسی سازه‌های دریایی
• بازرسی پل‌ها
• بازرسی ساختمان‌ها
• بازرسی تجهیزات صنعتی

مزایای استفاده از این دستورالعمل تست هالیدی در صنایع مختلف:

• افزایش کیفیت محصولات: با شناسایی و رفع نقص‌های پوشش، کیفیت محصولات نهایی افزایش می‌یابد.
• کاهش هزینه‌ها: با جلوگیری از خرابی زودهنگام تجهیزات و محصولات، هزینه‌ها کاهش می‌یابد.
• افزایش ایمنی: با اطمینان از سالم بودن پوشش‌ها، ایمنی افراد و محیط زیست افزایش می‌یابد.

سوالات متداول

نتیجه‌گیری:

تست هالیدی یک روش مفید و قابل اعتماد برای شناسایی نقص در پوشش‌های محافظ است. این تست می‌تواند به افزایش کیفیت و ایمنی تجهیزات و محصولات در صنایع مختلف کمک کند.

در این محتوا سعی شد تا به طور جامع و کامل به دستورالعمل تست هالیدی و کاربردهای آن در صنایع مختلف پرداخته شود.

امیدواریم که این محتوا برای شما مفید بوده باشد.
