ارتعاش سنج چیست : ارتعاش سنج دستگاهی است که ارتعاش را در تجهیزات مختلف، جهت بررسی عملکرد آن ها، اندازه گیری میکند. در دنیای پیرامون ما، ارتعاشات نقش مهمی ایفا میکنند. از لرزشهای جزئی موتور ماشین گرفته تا زمینلرزههای قدرتمند، ارتعاشات میتوانند پیامدهای مختلفی داشته باشند. در برخی موارد، ارتعاشات میتوانند نشاندهندهی یک مشکل باشند، در حالی که در موارد دیگر، جزء ذات یک فرآیند طبیعی هستند.
« خرید ارتعاش سنج »

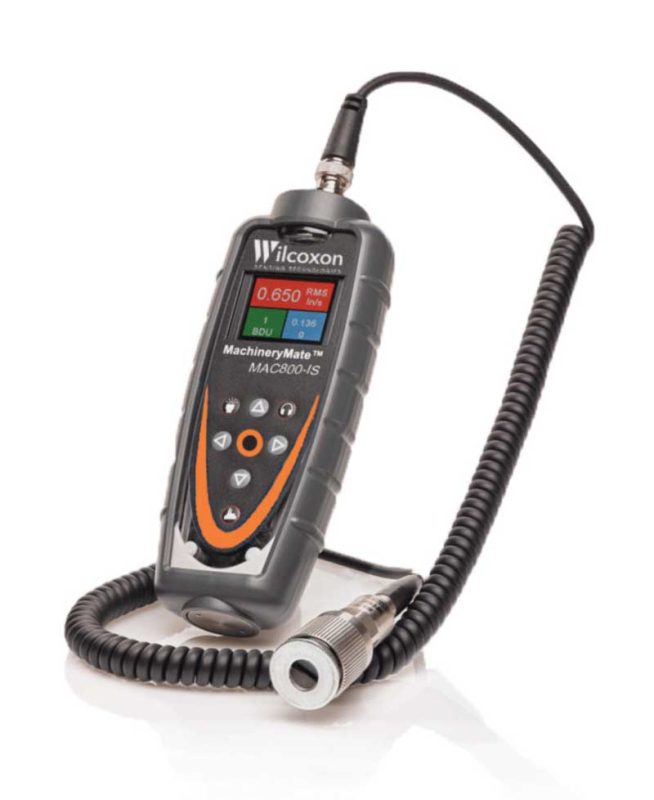

ارتعاش سنج چیست؟
ارتعاش سنج دستگاهی است که برای اندازهگیری میزان و فرکانس ارتعاشات استفاده میشود. این دستگاهها در طیف گستردهای از صنایع و کاربردها، از جمله مهندسی، پزشکی و ساخت و ساز، مورد استفاده قرار میگیرند.
ارتعاش سنجها معمولاً از یک سنسور برای تشخیص ارتعاشات و یک مبدل برای تبدیل این ارتعاشات به سیگنال الکتریکی استفاده میکنند. سیگنال الکتریکی سپس توسط دستگاه پردازش شده و به عنوان واحدهای اندازهگیری مانند شتاب، سرعت یا جابجایی نمایش داده میشود.
ارتعاش چیست
ارتعاش به حرکت مکرر یا نوسانی یک جسم یا سیستم در اطراف یک نقطه تعادل گفته میشود. این حرکت میتواند در هر جهت و با هر نوع دامنهای رخ دهد، و معمولاً به صورت حرکات رفت و برگشتی در زمانهای مشخصی انجام میشود.
ارتعاشات میتوانند در بسیاری از سیستمها و اجسام رخ دهند، از جمله در ماشینآلات، سازهها، سازهای موسیقی، و حتی در بدن انسان. این حرکتها میتوانند به دلایل مختلفی مانند نیروهای خارجی، تغییرات دما، یا برخوردهای فیزیکی ایجاد شوند.
واحد اندازه گیری ارتعاش
واحد اندازهگیری ارتعاش معمولاً هرتز (Hz) است. هرتز واحد اندازهگیری فرکانس است و نشان میدهد که یک ارتعاش یا نوسان در هر ثانیه چند بار اتفاق میافتد.
برای مثال، اگر یک جسم ۵۰ هرتز ارتعاش کند، یعنی ۵۰ بار در هر ثانیه به جلو و عقب حرکت میکند.
در برخی موارد، برای اندازهگیری شدت یا میزان حرکت ارتعاش، از واحدهایی مانند میلیمتر یا میکرومتر برای اندازهگیری جابجایی یا دامنه ارتعاش استفاده میشود. همچنین در شرایط خاص، ممکن است از دسیبل (dB) برای اندازهگیری شدت صدا و ارتعاش استفاده شود.
برای اندازه گیری ارتعاشات، چندین واحد اندازه گیری مختلف استفاده میشود که هرکدام نمایانگر جنبهای از حرکت یا تاثیر ارتعاش هستند:
شتاب (Acceleration): شتاب ارتعاش معمولاً با واحد متر بر ثانیه مربع (m/s²) اندازه گیری میشود. این واحد میزان تغییر سرعت جسم در اثر ارتعاشات را نشان میدهد.
سرعت (Velocity): سرعت ارتعاش با واحد متر بر ثانیه (m/s) اندازه گیری میشود و نشان دهنده میزان حرکت جسم در طول زمان است.
جابجایی (Displacement): جابجایی بیانگر مقدار تغییر مکان جسم در اثر ارتعاش است و معمولاً با واحدهای میلیمتر (mm) یا میکرومتر (μm) اندازهگیری میشود.
فرکانس (Frequency): فرکانس تعداد نوسانات یا چرخههای ارتعاش در هر ثانیه را نشان میدهد و با واحد هرتز (Hz) اندازهگیری میشود.
دسیبل (dB): در برخی موارد، شدت ارتعاشات با استفاده از دسیبل (dB) اندازهگیری میشود که برای ارزیابی شدت صدا و ارتعاشات کاربرد دارد.
نحوه اندازه گیری ارتعاش
برای اندازهگیری ارتعاشات، ارتعاش سنج ها از یک سنسور استفاده میکنند که قادر است حرکت یا تغییرات شتاب را در سیستم شناسایی کند. این سنسور میتواند از انواع مختلفی مانند شتاب سنج ها یا سنسور های حرکت باشد که به صورت فیزیکی به سطح جسم یا اجزای سیستم متصل میشود. وقتی جسم ارتعاش میکند، سنسور تغییرات در حرکت آن را به سیگنال الکتریکی تبدیل کرده و به دستگاه پردازش ارسال میکند. این سیگنال ها سپس به صورت اطلاعات قابل خواندن مانند دامنه ارتعاش، فرکانس، سرعت و شتاب بر روی نمایشگر دستگاه نشان داده میشود.
انواع تجهیزات اندازه گیری ارتعاشات
دو نوع اصلی ارتعاش سنج وجود دارد. در این بخش، به بررسی عمیقتر دو نوع اصلی ارتعاش سنج، ارتعاش سنجهای تماسی و ارتعاش سنجهای غیرتماسی میپردازیم و نحوه عملکرد، مزایا و معایب هر یک را شرح میدهیم.
ارتعاش سنجهای تماسی : اندازهگیری مستقیم ارتعاشات

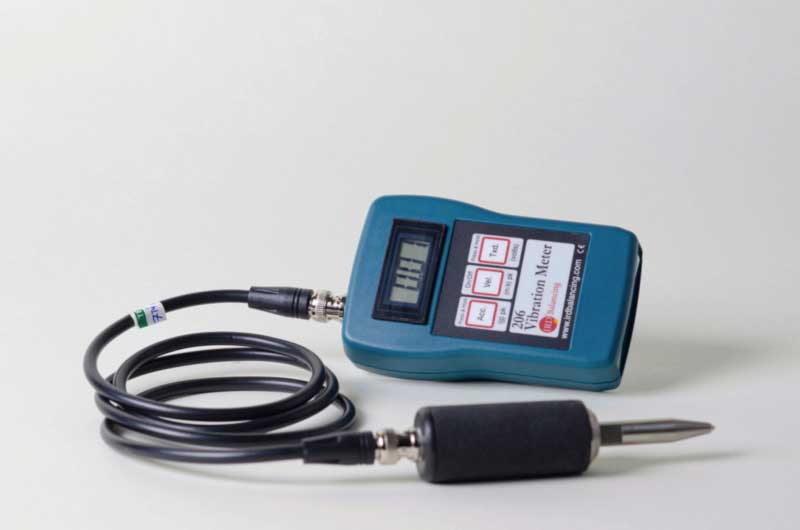

ارتعاش سنج تماسی چیست؟ ارتعاش سنج تماسی نوعی از ارتعاش سنج است که برای اندازهگیری ارتعاشات با برقراری تماس مستقیم با سطح ارتعاشکننده استفاده میشود. این نوع ارتعاش سنجها معمولاً از یک سنسور شتاب استفاده میکنند که به بدنه دستگاه متصل شده است.
نحوه عملکرد: هنگامی که ارتعاش سنج تماسی با سطح ارتعاشکننده تماس پیدا میکند، سنسور شتاب ارتعاشات را به عنوان شتاب (واحد متر بر ثانیه مربع) اندازهگیری میکند. این سیگنال سپس توسط دستگاه پردازش شده و به واحدهای دیگر مانند سرعت یا جابجایی نمایش داده میشود.
ارتعاش سنجهای غیرتماسی : اندازهگیری ارتعاشات از راه دور
ارتعاش سنج غیر تماسی چیست؟ ارتعاش سنج غیرتماسی نوعی از ارتعاش سنج است که برای اندازهگیری ارتعاشات از راه دور، بدون نیاز به تماس با سطح ارتعاشکننده استفاده میشود. این نوع ارتعاش سنجها معمولاً از لیزر، امواج صوتی یا فناوریهای دیگر برای اندازهگیری ارتعاشات استفاده میکنند.
نحوه عملکرد: ارتعاش سنجهای غیرتماسی از یک سنسور برای تشخیص ارتعاشات سطح و سپس تبدیل این ارتعاشات به سیگنال الکتریکی استفاده میکنند. این سیگنال سپس توسط دستگاه پردازش شده و به واحدهای اندازهگیری مانند شتاب، سرعت یا جابجایی نمایش داده میشود.
معروف ترین برند های ارتعاش سنج
1. ارتعاش سنج BENETECH (بنتک)
2. SKF (اس کا اف)
3. Fluke (فلوک)
4. ارتعاش سنج Emerson (امرسون)
5. لرزش سنج TIME (تایم)
6. Bruel & Kjaer Vibro (برو اند کیائر وایبرو)
7. CTC (Connection Technology Center)
8. Ono Sokki (اونو سوکی)
9. Rion (ریون)
10. ارتعاش سنج WINTACT (وینتکت)
کاربرد ارتعاش سنج چیست:
همانطور که در بخشهای قبلی بحث شد، ارتعاش سنجها ابزارهایی هستند که برای اندازهگیری میزان و فرکانس ارتعاشات استفاده میشوند. با این حال، کاربرد این دستگاهها فراتر از صرف اندازهگیری لرزش است. ارتعاش سنجها میتوانند به عنوان ابزارهای ارزشمندی برای طیف گستردهای از وظایف و فرآیندها در صنایع مختلف عمل کنند. در این بخش، به بررسی برخی از کاربردهای کلیدی ارتعاش سنجها میپردازیم:
نظارت بر سلامت تجهیزات:
یکی از مهمترین کاربردهای ارتعاش سنجها، نظارت بر سلامت تجهیزات دوار مانند موتورها، پمپها، یاتاقانها، فنها و سایر ماشینآلات صنعتی است. ارتعاشات غیرمعمول میتواند نشاندهندهی ساییدگی، عدم تعادل، خوردگی یا سایر مشکلات در این تجهیزات باشد. با استفاده از ارتعاش سنجها برای اندازهگیری و نظارت بر سطوح ارتعاشات به طور منظم، میتوان اپراتورها و مهندسین تعمیر و نگهداری را از بروز خرابیها و مشکلات بالقوه آگاه کرد و به آنها کمک کرد تا اقدامات پیشگیرانه را قبل از وقوع خرابیهای فاجعهبار انجام دهند.
این امر میتواند به طور قابلتوجهی به کاهش زمان خرابی، افزایش طول عمر تجهیزات و صرفهجویی در هزینههای تعمیرات ناگهانی و غیرمنتظره کمک کند.
کاهش نویز و ارتعاشات:
ارتعاشات و نویزهای ناخواسته میتوانند اثرات منفی متعددی بر محیط کار و زندگی افراد داشته باشند. ارتعاشات شدید میتواند باعث ایجاد خستگی، کاهش بهرهوری و حتی آسیب به سلامتی شود.
از سوی دیگر، نویزهای بلند میتواند منجر به مشکلات شنوایی، اختلالات خواب و افزایش استرس شود. ارتعاش سنجها میتوانند برای شناسایی منبع نویز و ارتعاشات، اندازهگیری شدت آنها و کمک به یافتن راههایی برای کاهش یا حذف آنها به کار گرفته شوند.
این امر میتواند از طریق اقداماتی مانند عایقبندی صدا، جداسازی ارتعاشات، تعویض قطعات فرسوده یا اعمال تغییرات در فرآیندهای عملیاتی انجام شود.
منظور از مطالعات لرزهای و مهندسی عمران با استفاده از ارتعاش سنج چیست :
در زمینه لرزهشناسی و مهندسی عمران، ارتعاش سنجها برای مطالعه زمینلرزهها، لرزشهای زمین و سایر پدیدههای لرزهای استفاده میشوند.
این دستگاهها میتوانند شدت، مدت و فرکانس لرزشها را اندازهگیری کرده و دادههای ارزشمندی را برای درک بهتر این پدیدهها، ارزیابی خطر لرزهای و طراحی سازههای مقاوم در برابر زلزله فراهم کنند.
کالیبراسیون سایر ابزار ها با ارتعاش سنج:
از ارتعاش سنجها میتوان برای کالیبره کردن سایر ابزارهایی که ارتعاشات را اندازهگیری میکنند، مانند میکروفنها، شتابسنجها و تجهیزات تست ارتعاش استفاده کرد.
این امر تضمین میکند که این ابزارها با دقت و صحت بالا عمل میکنند و دادههای قابلاعتمادی ارائه میدهند.
استفاده در تحقیقات علمی:
ارتعاش سنجها در طیف گستردهای از تحقیقات علمی و مهندسی، از جمله مطالعه مواد، مکانیک ماشین، آکوستیک و زیستشناسی کاربرد دارند.
این دستگاهها میتوانند برای اندازهگیری ارتعاشات در سیستمهای مختلف، تجزیه و تحلیل دادهها و توسعه مدلهای نظری و شبیهسازی استفاده شوند.
کاربردهای دیگر ارتعاش سنج:
علاوه بر موارد ذکر شده در بالا، ارتعاش سنجها در طیف گستردهای از کاربردهای دیگر مانند موارد زیر استفاده می شوند :
- صنعت خودرو: برای اندازهگیری ارتعاشات موتور، شاسی و سایر اجزای خودرو
- صنعت هوافضا: برای اندازهگیری ارتعاشات موتور، بالها و سایر اجزای هواپیما
- صنعت پزشکی: برای اندازهگیری لرزش اندامها و تشخیص اختلالات حرکتی
- صنعت موسیقی: برای تجزیه و تحلیل ارتعاشات سازهای موسیقی و تنظیم صدا
- ورزش: برای تجزیه و تحلیل حرکات ورزشکاران و بهبود عملکرد آنها
آموزش نحوه استفاده از ارتعاش سنج
برای استفاده از ارتعاش سنج، ابتدا باید دستگاه را به درستی تنظیم کرده و آن را آمادهی اندازهگیری ارتعاشات کنید. این مراحل شامل موارد زیر میشود:
انتخاب نوع دستگاه: ابتدا باید نوع ارتعاش سنج مناسب برای نیاز خود را انتخاب کنید. دستگاهها ممکن است دیجیتال یا آنالوگ باشند، و بسته به نوع کاربری، اندازهگیریهای شتاب، سرعت یا جابجایی را انجام دهند.
کالیبراسیون: پیش از شروع اندازهگیری، ارتعاش سنج باید کالیبره شود تا دقت اندازهگیریها تضمین شود. برخی از دستگاهها به صورت خودکار کالیبره میشوند، در حالی که برخی دیگر نیاز به کالیبراسیون دستی دارند.
اتصال سنسور: سنسور دستگاه باید به سطح یا قسمت مورد نظر که قرار است ارتعاشات آن اندازهگیری شود، متصل گردد. در صورت استفاده از سنسورهای شتابسنجی، این سنسورها باید به جسم یا ماشینآلات متصل شوند.
تنظیم پارامترها: دستگاه ارتعاش سنج باید برای اندازهگیری ویژگیهای خاص مانند دامنه، فرکانس و شتاب تنظیم شود. این تنظیمات به محیط کار و نوع دستگاه بستگی دارد.
فیلم آمورش کار با ارتعاش سنج

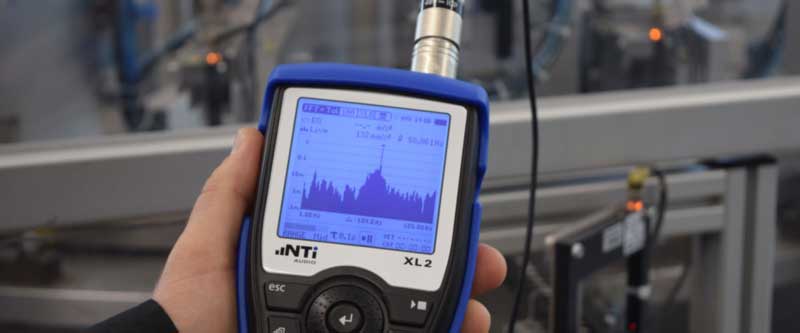

نحوه خواندن نتایج در ارتعاش سنج
نتایج اندازهگیری شده توسط ارتعاش سنج معمولاً به صورت اعداد و نمودارهایی نمایش داده میشود. برای تحلیل دادهها، میتوان از روشهای زیر استفاده کرد:
فرکانس: بررسی فرکانس ارتعاشات کمک میکند تا بفهمیم آیا ارتعاشات به دلیل مشکلات مکانیکی یا ساختاری در سیستم ایجاد شدهاند یا خیر. اگر فرکانس ارتعاش نزدیک به فرکانس طبیعی یک سیستم باشد، ممکن است مشکلات جدی ایجاد شود.
دامنه: اندازه دامنه ارتعاشات نشاندهنده شدت حرکت سیستم است. افزایش دامنه میتواند نشاندهندهی بروز مشکلاتی نظیر انحراف یا عدم تعادل در سیستم باشد.
شتاب و سرعت: تحلیل شتاب و سرعت ارتعاشات به تحلیل رفتار دینامیکی سیستم کمک میکند. این اطلاعات میتواند نشاندهنده میزان فشار یا استرس وارد شده به اجزای سیستم باشد.
نحوه نصب و استفاده از ارتعاش سنج در محیط های صنعتی
در محیط های صنعتی، ارتعاش سنجها به منظور پایش وضعیت ماشینآلات و تجهیزات سنگین، نظارت بر عملکرد سازهها و تشخیص زودهنگام مشکلات استفاده میشوند. مراحل نصب و استفاده در محیطهای صنعتی به صورت زیر است:
نصب سنسورها: سنسورهای ارتعاش سنج باید به بخشهای کلیدی ماشینآلات یا سازهها متصل شوند، معمولاً به قسمتهایی که بیشترین احتمال ارتعاش را دارند (مثل یاتاقانها، موتورهای الکتریکی یا توربینها). نصب صحیح سنسورها اهمیت زیادی دارد زیرا حتی تغییرات کوچک در محل نصب میتواند نتایج اندازهگیری را تحت تأثیر قرار دهد.
بررسی و تنظیم دستگاه: پس از نصب سنسور، باید دستگاه ارتعاش سنج بررسی و تنظیم شود تا مطمئن شویم که به درستی عمل میکند. تنظیمات دستگاه میتواند شامل انتخاب واحد اندازهگیری (شتاب، سرعت، جابجایی) و انتخاب بازه فرکانسی مناسب باشد.
عملیات نظارتی: پس از نصب و تنظیم دستگاه، ارتعاش سنجها به طور مداوم یا دورهای اطلاعات مربوط به ارتعاشات را جمعآوری میکنند. این اطلاعات به مهندسان یا اپراتورها کمک میکند تا تغییرات ارتعاشی را رصد کرده و در صورت بروز مشکلات، اقدامات پیشگیرانه انجام دهند.
در نهایت، استفاده از ارتعاش سنج در محیطهای صنعتی به نگهداری پیشگیرانه و بهینه ماشینآلات و کاهش هزینههای تعمیراتی کمک میکند.
مزایای استفاده از ارتعاش سنج چیست
استفاده از ارتعاش سنج مزایای متعددی دارد، از جمله:
- بهبود ایمنی: ارتعاش سنجها میتوانند به شناسایی خطرات بالقوه قبل از وقوع حادثه کمک کنند.
- کاهش هزینهها: ارتعاش سنجها میتوانند به کاهش هزینههای تعمیر و نگهداری و زمان خرابی تجهیزات کمک کنند.
- بهبود کیفیت: ارتعاش سنجها میتوانند به بهبود کیفیت محصولات و فرآیندها با کاهش نویز و ارتعاشات کمک کنند.
نتیجهگیری
ارتعاش سنجها ابزارهای ارزشمندی هستند که میتوانند برای اندازهگیری، نظارت و کنترل ارتعاشات در طیف گستردهای از کاربردها استفاده شوند. با استفاده از ارتعاش سنجها، میتوانیم ایمنی را بهبود ببخشیم، هزینهها را کاهش دهیم و کیفیت را ارتقا دهیم.
