دوربین حرارتی چیست ؟ انوع مزایای دوربین حرارتی چیست ؟ اهمیت دوربین حرارتی در صنعت چیست ؟ در این مطلب به این سوالات پاسخ داده خواهد شد. دوربین حرارتی یک دستگاه اندازهگیری است که برای اندازهگیری دمای اجسام استفاده میشود. این دستگاه با استفاده از فناوری تصویربرداری حرارتی، تصاویری را از اجسام با درجه حرارت مختلف تولید میکند. با استفاده از دوربین حرارتی، میتوانید به راحتی دمای اجسام را اندازهگیری کرده و برای کاربردهای مختلف به کار ببرید.
دوربین حرارتی چیست
دوربین حرارتی، که به آن دوربین فروسرخ یا دوربین ترموگرافی نیز گفته میشود، وسیله است که قادر است تابش انرژی گرمایی (موسوم به فروسرخ) را که توسط اجسام ساطع میشود، تشخیص داده و آن را به یک تصویر قابل مشاهده تبدیل کند. این تکنولوژی فراتر از دید چشم انسان است و به ما اجازه میدهد حرارت اشیا را ببینیم، خواه در تاریکی مطلق، در میان دود غلیظ یا حتی پشت موانع خاص باشند.
برای اینکه بفهمیم دوربین حرارتی دقیقاً چیست، ابتدا باید کمی در مورد گرما و نور صحبت کنیم: چشم انسان تنها قادر به دیدن بخش کوچکی از طیف موج است که به آن موج نور مرئی میگوییم. اما طیف امواج بسیار وسیعتر از این است و شامل امواج رادیویی، مایکروویو، فروسرخ، فرابنفش، پرتو ایکس و پرتو گاما میشود.
امواج فروسرخ طول موجی بلندتر از نور مرئی و کوتاه تر از امواج مایکروویو دارد. مهمترین ویژگی فروسرخ این است که تمام اجسام با دمای بالاتر از صفر مطلق (-273.15 درجه سانتیگراد یا -459.67 درجه فارنهایت) از خود انرژی فروسرخ ساطع میکنند. هرچه جسم گرمتر باشد، انرژی فروسرخ بیشتری ساطع میکند.
نحوه کار دوربین حرارتی
دوربین حرارتی به جای لنزهای نوری که نور مرئی را جمعآوری میکنند، از یک لنز خاص استفاده میکند که برای جمعآوری انرژی فروسرخ طراحی شده است. این انرژی به یک آشکارساز (Detector) منتقل میشود که اغلب از هزاران سنسور کوچک به نام میکروبولومتر (Microbolometer) تشکیل شده است. میکروبولومترها نسبت به کوچکترین تغییرات دما بسیار حساس هستند.
آشکارساز داخل دوربین، انرژی فروسرخ جمعآوری شده را به سیگنالهای الکتریکی تبدیل میکند. سپس، یک پردازشگر داخلی این سیگنالها را تفسیر کرده و آنها را به یک تصویر حرارتی (Thermogram) تبدیل میکند که روی صفحه نمایش دوربین قابل مشاهده است. این تصویر معمولاً به صورت یک پالت رنگی نمایش داده میشود، جایی که رنگهای مختلف (معمولاً از آبی یا سیاه برای نقاط سردتر تا زرد، نارنجی یا سفید برای نقاط گرمتر) نشاندهنده سطوح مختلف دما هستند.

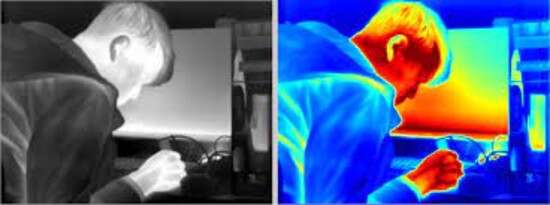

تفاوت دوربین حرارنی با دوربین دید در شب
اصلی ترین تفاوت دوربین حرارتی با دوربین دید در شب این است که : دوربین دید در شب (Night Vision) نور مرئی موجود در محیط (حتی نور بسیار کم) را تقویت میکند تا تصویر قابل مشاهدهای ایجاد شود. بنابراین، اگر نور کافی نباشد یا منبع نوری وجود نداشته باشد (مثلاً در تاریکی مطلق)، دوربین دید در شب نمیتواند تصویری ایجاد کند.
اما دوربین حرارتی به نور نیازی ندارد! همانطور که گفتیم، هر شیئی گرما ساطع میکند. بنابراین، دوربین حرارتی میتواند در تاریکی مطلق، مه، دود و حتی در برخی موارد پشت موانعی که نور مرئی را مسدود میکنند (مانند دیوار خشک)، تصویر واضحی از دمایی ایجاد کند. این تفاوت، برگ برنده دوربین حرارتی در بسیاری از کاربردهاست.
انواع دوربین حرارتی
دوربین حرارتی به دو نوع آنالوگ و دیجیتال تقسیم میشود. دوربین حرارتی آنالوگ با استفاده از یک لنز و یک صفحه نمایش، تصاویر حرارتی را نشان میدهد. در حالی که دوربین حرارتی دیجیتال با استفاده از یک لنز و یک صفحه نمایش بزرگ، تصاویر حرارتی را نشان میدهد.همچنین دوربینهای حرارتی بر اساس تکنولوژی آشکارساز، قابلیت حمل، باند طیفی و ویژگیهایشان به انواع مختلفی تقسیم میشوند.
از نظر تکنولوژی آشکارساز، دو دسته اصلی وجود دارد: دوربینهای حرارتی خنک شونده که برای وضوح تصویر فوقالعاده بالا، نیاز به خنکسازی شدید دارند در مقابل، دوربینهای حرارتی غیرخنکشونده که در دمای محیط عمل میکنند،
از نظر شکل و قابلیت حمل، این دوربینها به مدلهای دستی و پرتابل برای بازرسیهای میدانی، ثابت و نصبشده برای نظارت مداوم و یکپارچه یا تعبیهشده در دستگاههایی مانند گوشیهای هوشمند یا پهپادها دستهبندی میشوند.
همچنین، بر اساس محدوده طول موج فروسرخ، به باند کوتاه (SWIR)، باند متوسط (MWIR) و باند بلند (LWIR) تقسیم میشوند که هر کدام برای محیطها و اهداف خاصی بهینه شدهاند.
مزایای استفاده از دوربین حرارتی دیجیتال
دوربین حرارتی دیجیتال نسبت به دوربین حرارتی آنالوگ دارای مزایای بیشتری است. این دستگاه دارای دقت بالاتر و قابلیت ذخیرهسازی تصاویر بیشتر است. همچنین، دارای صفحه نمایش بزرگ و قابل خواندن است که به راحتی میتوانید تصاویر را مشاهده کنید.
کاربرد های دوربین حرارتی
دوربین حرارتی در صنایع مختلف، ساختمانی، پزشکی و حفاظت از محیط زیست استفاده میشود. در صنایع، این دستگاه برای اندازهگیری دمای ماشینآلات، تجهیزات و دستگاههای صنعتی استفاده میشود. در ساختمانی، این دستگاه برای اندازهگیری دمای اجزای ساختمانی مانند دیوارها، پنجرهها و غیره استفاده میشود. در پزشکی، این دستگاه برای تشخیص بیماریهای پوستی و عضلانی استفاده میشود. همچنین، در حفاظت از محیط زیست، دوربین حرارتی برای کنترل دمای زمین و تشخیص تغییرات آن استفاده میشود. به طور کلی کاربرد دوربن حرارتی در موارد زیر است:
- بازرسیهای صنعتی و پیشگیری از خرابی
- بازرسی ساختمان
- امنیت و نظارت
- آتشنشانی و نجات
- پزشکی و دامپزشکی
- کشاورزی
- تحقیقات و توسعه
1. بازرسی های صنعتی

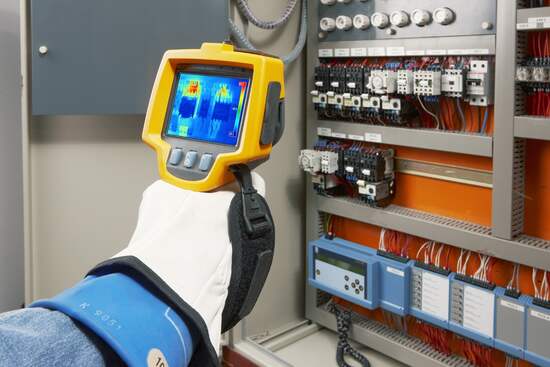

دوربین حرارتی یک ابزار حیاتی در صنایع است که به مهندسان و تکنسینها امکان میدهد تا مشکلات پنهان در تجهیزات را قبل از اینکه به خرابی منجر شوند، شناسایی کنند. به عنوان مثال، در تجهیزات الکتریکی، دوربین حرارتی به وضوح نقاط داغ ناشی از اتصالات شل، مدارهای اضافه بار یا قطعات معیوب را نمایش میدهد و امکان تعمیر به موقع را فراهم میکند. در موتورها و پمپها نیز، یاتاقانهای فرسوده یا اصطکاک بالا که منجر به افزایش دما میشوند، به راحتی قابل تشخیص هستند.
2. در ساختمان
در صنعت ساختمان، دوربین حرارتی به ابزاری قدرتمند برای صرفهجویی در مصرف انرژی و تشخیص عیوب پنهان تبدیل شده است. این دوربین با شناسایی اتلاف انرژی، محل دقیق نشت گرما از عایقکاری نامناسب در دیوارها، سقفها، پنجرهها و درها را نشان میدهد که میتواند به کاهش مصرف انرژی تا ۳۰% منجر شود.
3. امنیت و نظارت
دوربینهای حرارتی نقش چشم سوم را برای انسان ایفا میکنند، به ویژه در شرایطی که نور محیط کافی نیست یا تاریکی مطلق حاکم است. بر خلاف دوربینهای دید در شب که نیاز به حداقل نور دارند، این دوربینها میتوانند در تاریکی مطلق، مه سنگین، دود یا باران شدید، حضور انسانها و وسایل نقلیه را تشخیص دهند. این قابلیت به سربازان امکان تشخیص نفوذگران در محیطهای وسیع مانند مرزها، محوطههای صنعتی بزرگ و مراکز نظامی را میدهد
4. آتشنشانی و نجات انسان
برای آتش نشانان، دوربین حرارتی یک ابزار ضروری و حیاتی است که به آنها در مأموریت هایشان کمک میکندتا در محیطهای پر از دود و تاریک،قابلیت جستجو و نجات افراد گرفتار شده را در میان اتش داشته باشند. همچنین، در شناسایی مرکز آتش، دوربین حرارتی میتواند محل دقیق شعلههای پنهان در پشت دیوارها یا سقفها را حتی اگر با چشم غیرمسلح دیده نشوند، مشخص کند
5. کاربرد پزشکی و دامپزشکی
این دوربینها با تشخیص تفاوتهای دمایی، میتوانند به تشخیص التهاب و عفونت در بدن انسان یا حیوانات کمک کنند، زیرا مناطق ملتهب معمولاً دمای بالاتری دارند. همچنین، در بررسی مشکلات گردش خون و شناسایی مناطقی با جریان خون کمتر که دمای پایینتری نشان میدهند، کاربرد دارند.
اهمیت دوربین حرارتی در صنعت
دوربین حرارتی در صنایع مختلف بسیار مهم است. با استفاده از این دستگاه، میتوانید به راحتی دمای ماشینآلات و تجهیزات صنعتی را اندازهگیری کرده و به سرعت از هرگونه نقص و خرابی آنها آگاه شوید. همچنین، دوربین حرارتی در صنایع پتروشیمی و نفت بسیار مهم است و به شما اجازه میدهد تا به راحتی تشخیص دهید که کدام قطعات دارای دمای بالا هستند و باید تعمیر شوند.
نحوه کار دستگاه دوربین حرارتی صنعتی
دوربین حرارتی صنعتی با استفاده از یک لنز، دمای اجسام را اندازهگیری میکند. این دستگاه با استفاده از فناوری تصویربرداری حرارتی، تصاویری را از اجسام با درجه حرارت مختلف تولید میکند و به شما اطلاعات دقیقی درباره دمای اجسام را ارائه میدهد.
برندهای معتبر دوربین حرارتی
برندهای معتبری مانند FLIR، Testo و Fluke از کشورهای آمریکا، آلمان و سوئد برای دوربین حرارتی ارائه میشوند. با خرید از فروشگاههای معتبر، مطمئن باشید که بهترین کیفیت به شما ارائه میشود.
معرفی محصول دوربین حرارتی FLIR
دوربین حرارتی FLIR، یکی از محصولات با کیفیت و دقت بالا در بازار است. این دستگاه دارای صفحه نمایش بزرگ و قابل خواندن است و به شما امکان میدهد تا به راحتی دمای اجسام را اندازهگیری کنید. همچنین، دوربین حرارتی FLIR دارای قابلیت ذخیرهسازی تصاویر و اتصال به کامپیوتر است که به شما اجازه میدهد تا به راحتی تصاویر را ذخیره و تحلیل کنید.
سوالات پرتکرار در مورد دوربین حراراتی
1. آیا دوربین حرارتی میتواند پشت دیوارها را ببیند؟
خیر، به طور کلی دوربین حرارتی نمیتواند مستقیماً پشت دیوارها را ببیند. امواج فروسرخ توسط مواد جامد متوقف میشوند. اما، میتواند تغییرات دما روی سطح دیوار را که ناشی از منابع گرمایی یا سرمایی پشت آن (مانند لولههای آب گرم، نشتی هوا، یا حتی حضور انسان) است، تشخیص دهد. این ویژگی است که به ما امکان میدهد مشکلات پنهان را شناسایی کنیم.
2. تفاوت اصلی بین دوربین حرارتی گران قیمت و ارزانقیمت چیست؟
تفاوتهای اصلی معمولاً در رزولوشن آشکارساز (وضوح تصویر)، حساسیت حرارتی (NETD)، محدوده اندازهگیری دما، قابلیتهای نرمافزاری (مانند حالتهای تحلیل، ذخیرهسازی داده، اتصال به وایفای)، عمر باتری، مقاومت در برابر شرایط سخت (IP Rating) و برند سازنده است. دوربینهای گرانتر معمولاً رزولوشن بالاتر، حساسیت بیشتر و امکانات پیشرفتهتری دارند.
3. آیا دوربین حرارتی برای سلامتی انسان مضر است؟
خیر، استفاده از دوربین حرارتی کاملاً بیخطر است. این دوربینها تنها تابش فروسرخ (گرما) را دریافت میکنند و هیچگونه تابش مضر یا اشعهای از خود ساطع نمیکنند.
4. آیا دوربینهای حرارتی در آب و هوای بارانی یا مه آلود خوب کار میکنند؟
بله، یکی از مزایای بزرگ دوربینهای حرارتی این است که میتوانند در شرایط آب و هوایی نامساعد مانند مه، باران و دود به خوبی عمل کنند، جایی که دوربینهای اپتیکال (با نور مرئی) با مشکل مواجه میشوند. این به دلیل طول موج بلندتر امواج فروسرخ است که کمتر توسط ذرات معلق در هوا پراکنده میشوند.
5. برای خرید یک دوربین حرارتی، چه نکاتی را باید در نظر گرفت؟
هنگام خرید، به کاربرد اصلی خود توجه کنید. به رزولوشن تصویر (هرچه بالاتر، جزئیات بیشتر)، حساسیت حرارتی (NETD) (هرچه کمتر، حساسیت بیشتر به تغییرات دما)، محدوده اندازهگیری دما، قابلیتهای نرمافزاری، اندازه و قابلیت حمل، عمر باتری، مقاومت فیزیکی و خدمات پس از فروش برند مورد نظر دقت کنید.
6. آیا دوربینهای حرارتی میتوانند از پشت شیشه یا پنجره ببینند؟
خیر، شیشههای معمولی (مثل پنجره خانه یا ماشین) امواج فروسرخ را مسدود میکنند. بنابراین، دوربین حرارتی نمیتواند از طریق شیشه “ببیند”. برای این منظور، لنزهای خاصی از جنس ژرمانیوم یا سایر مواد شفاف به امواج فروسرخ نیاز است. اگرچه شیشه معمولی مانع دید مستقیم است، اما دوربین میتواند دمای سطح خارجی شیشه را که تحت تأثیر دمای داخل یا خارج است، ثبت کند.
7. آیا میتوانم با دوربین حرارتی تب افراد را تشخیص دهم؟
بله، برخی دوربینهای حرارتی با دقت بالا و کالیبراسیون مناسب میتوانند برای غربالگری اولیه تب در افراد (مثلاً در ورودی اماکن عمومی) استفاده شوند. با این حال، برای تشخیص دقیق پزشکی، باید از تجهیزات پزشکی تخصصیتر استفاده شود و دوربین حرارتی تنها یک ابزار غربالگری است نه تشخیص قطعی.
