نحوه بازرسی لوله کشی، مسیرهای تهویه و سیستم های فاضلاب با ترموویژن + عیب یابی بردهای الکترونیکی با ترموویژن
در دنیای مدرن امروز، استفاده از ابزارهای تصویربرداری حرارتی مانند ترموویژن (Thermography) به عنوان یک فناوری پیشرفته برای تشخیص عیوب پنهان در تأسیسات ساختمانی و تجهیزات الکترونیکی، تحولی اساسی ایجاد کرده است. این مقاله به بررسی نحوه بازرسی لوله کشی، تهویه، سیستم فاضلاب و بردهای الکترونیکی با ترموویژن می پردازد و کاربردهای دقیق آن را در صنایع مختلف معرفی می کند.
ترموویژن چیست؟
ترموویژن (Thermal Imaging) یا دوربین حرارتی، دستگاهی است که بر اساس تشخیص دمای سطوح مختلف و نمایش آن ها به صورت تصویر رنگی کار می کند. این تکنولوژی امکان مشاهده نقاط داغ، نشت، اتصالات معیوب و مشکلات پنهان را بدون نیاز به تخریب یا بازکردن سیستم ها فراهم می کند.

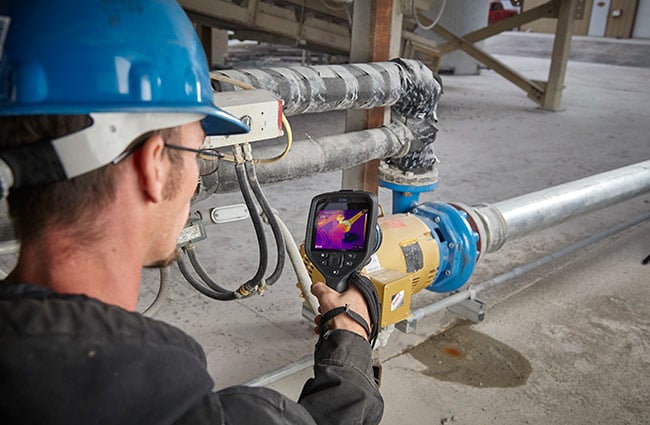

🔍 کاربرد ترموویژن در بازرسی لوله کشی ساختمان
ترموویژن یا تصویربرداری حرارتی یکی از پیشرفته ترین ابزارها برای بازرسی غیرمخرب سیستم های تأسیسات ساختمانی است. در ادامه، کاربردهای کلیدی این فناوری در تشخیص ایرادات لوله کشی ساختمان آورده شده است:
✅ 1. تشخیص نشتی آب در لوله ها (آب سرد و گرم)
با استفاده از ترموویژن، می توان نشتی های پنهان در لوله کشی داخل دیوار، کف یا سقف را به راحتی شناسایی کرد. دوربین حرارتی با نشان دادن اختلاف دمایی بین سطوح خشک و مرطوب، محل دقیق نشتی را بدون نیاز به تخریب مشخص می نماید.
✅ 2. کشف پوسیدگی، ترک یا ترکیدگی لوله ها
در لوله های فلزی یا پلیمری که دچار ترک خوردگی یا زنگ زدگی داخلی شده اند، حرارت به شکل غیرطبیعی منتقل می شود. ترموویژن این نقاط را تشخیص داده و امکان اقدام سریع برای ترمیم یا تعویض لوله را فراهم می سازد.
✅ 3. بررسی عایق کاری حرارتی لوله ها
نواحی ای که در آن ها عایق کاری به درستی انجام نشده و موجب اتلاف انرژی می شوند، در تصاویر ترموویژن با رنگ های خاصی قابل مشاهده اند. این اطلاعات به مهندسان کمک می کند تا راندمان حرارتی سیستم گرمایش یا سرمایش ساختمان را افزایش دهند.
📌 این روش به ویژه در ساختمان های نوساز، خانه های قدیمی یا پروژه های بازسازی، برای پیشگیری از نشتی و بهینه سازی مصرف انرژی بسیار مؤثر و مقرون به صرفه است.
بازرسی مسیرهای تهویه و کانال های HVAC با ترموویژن
🌬 تشخیص گرفتگی یا نشت هوا
در کانال های سیستم تهویه مطبوع (HVAC)، گرفتگی یا نشتی باعث افت عملکرد می شود. با ترموویژن می توان به راحتی محل دقیق نشت یا انسداد هوا را شناسایی کرد.
🌡 ارزیابی عملکرد گرمایش و سرمایش
با اندازه گیری دمای خروجی هوا در نقاط مختلف کانال، می توان اطمینان حاصل کرد که سیستم تهویه به درستی عمل می کند یا خیر.
🔧 بررسی فیلترها و موتور فن ها
افزایش غیرطبیعی دما در اطراف موتور فن یا فیلترها ممکن است نشانه ای از مسدود بودن یا بار زیاد مکانیکی باشد. ترموویژن این علائم را به خوبی نمایش می دهد.
تشخیص عیوب سیستم فاضلاب با استفاده از ترموویژن
💧 شناسایی نشتی یا برگشت فاضلاب
در سیستم های فاضلاب، نفوذ رطوبت یا نشت گاز فاضلاب به ساختمان ممکن است با چشم غیرمسلح قابل تشخیص نباشد. دوربین های حرارتی قادرند تفاوت های دمایی ایجادشده توسط رطوبت را نمایش دهند.
⚠️ جلوگیری از تخریب گسترده
با تشخیص زودهنگام مشکلات فاضلاب، می توان از تخریب کاشی، دیوار یا کف و هزینه های زیاد تعمیر جلوگیری کرد.

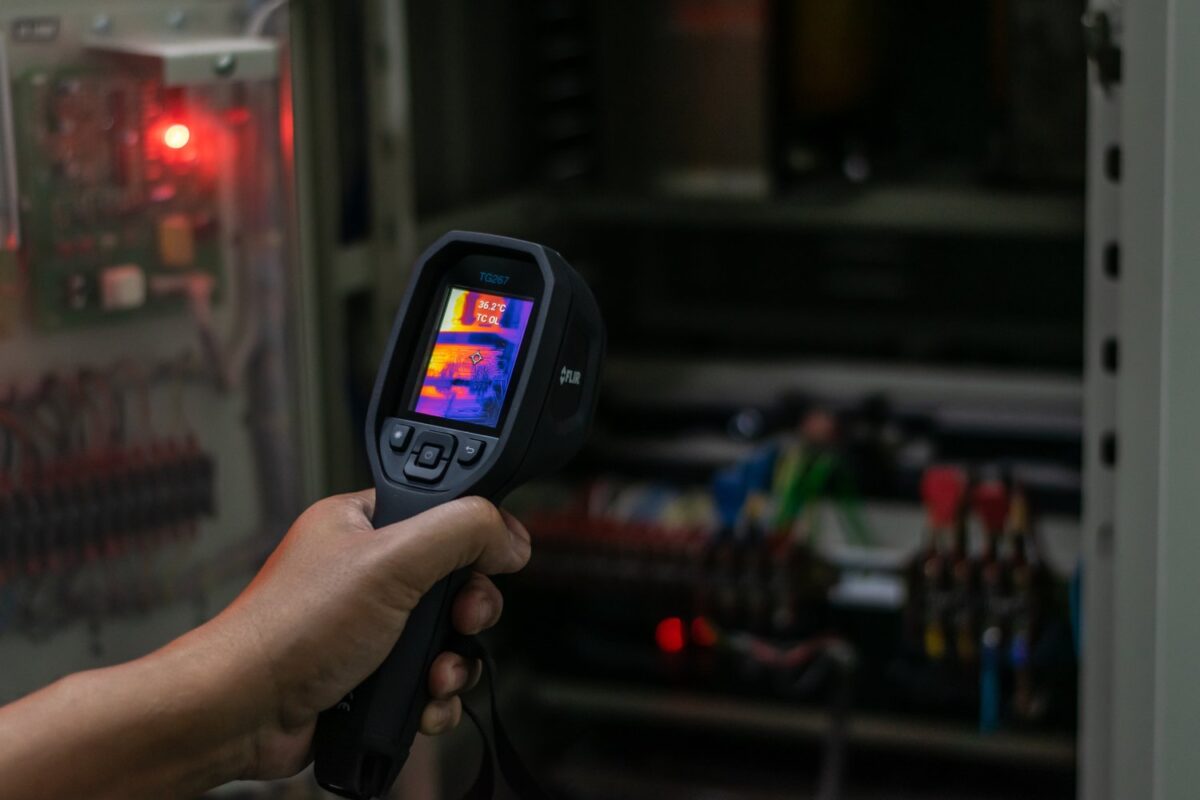

نحوه استفاده از ترموویژن در عیب یابی بردهای الکترونیکی
🔍 تشخیص قطعات معیوب با گرمای غیرعادی
بردهای الکترونیکی در صورت وجود قطعات معیوب مانند مقاومت سوخته، آی سی داغ یا دیود شکسته، گرمای غیرمعمول تولید می کنند. دوربین ترموویژن به راحتی این نقاط داغ را شناسایی می کند.
⚡ بررسی جریان های غیرطبیعی
ترموویژن به تکنسین ها امکان می دهد جریان الکتریکی غیرعادی را از طریق دمای تولید شده در مسیرهای مدار شناسایی کنند.
🧪 تست لحظه ای و بدون تماس
این ابزار قابلیت تست آنلاین و بدون تماس مستقیم با مدار را دارد. این مزیت در سیستم های حساس و برق دار بسیار حیاتی است.
⭐ مزایای استفاده از ترموویژن در بازرسی تأسیسات و تجهیزات الکترونیکی
استفاده از فناوری تصویربرداری حرارتی یا ترموویژن در بازرسی زیرساخت های ساختمانی و قطعات الکترونیکی، مزایای فراوانی به همراه دارد. در ادامه با مهم ترین مزایای ترموویژن در عیب یابی لوله کشی، سیستم تهویه، فاضلاب و بردهای الکترونیکی آشنا می شویم:
✔️ 1. کاهش نیاز به تخریب سازه
ترموویژن امکان تشخیص عیوب پنهان بدون نیاز به باز کردن دیوار، کف یا سقف را فراهم می کند. این مزیت به ویژه در پروژه های بازسازی یا بررسی تاسیسات حساس، اهمیت زیادی دارد.
✔️ 2. دقت بالا در مکان یابی خرابی
دوربین های حرارتی با نمایش اختلاف دمایی، به صورت دقیق محل نشتی، اتصالات معیوب، یا نقاط داغ الکترونیکی را مشخص می کنند.
✔️ 3. صرفه جویی در زمان و هزینه
با ترموویژن می توان در کوتاه ترین زمان، خرابی ها را شناسایی کرده و از هزینه های ناشی از آزمون و خطا یا تخریب بی مورد جلوگیری نمود.
✔️ 4. پیشگیری از خسارات بزرگ
تشخیص زودهنگام مشکلات، به خصوص در سیستم های الکتریکی یا فاضلاب، می تواند از بروز خسارات جبران ناپذیر مانند آتش سوزی یا نشت گسترده جلوگیری کند.
✔️ 5. مناسب برای انواع محیط ها
این فناوری در ساختمان های مسکونی، کارخانه ها، شرکت های صنعتی، تأسیسات پزشکی، آزمایشگاه های الکترونیک و حتی نیروگاه ها قابل استفاده است.
✅ نکات کلیدی در استفاده از ترموویژن برای بازرسی و عیب یابی
استفاده از ترموویژن، اگرچه بسیار مؤثر است، اما نیازمند رعایت برخی اصول تخصصی می باشد. در ادامه با مهم ترین نکات در استفاده صحیح از دوربین های حرارتی آشنا می شویم:
1. کالیبراسیون صحیح دستگاه پیش از شروع
برای اطمینان از دقت اندازه گیری، لازم است ترموویژن قبل از هر بار استفاده کالیبره شود. این کار باعث می شود تا اختلاف دمایی به درستی تشخیص داده شده و نقاط داغ یا سرد به درستی نمایش یابند.
2. اهمیت تفسیر تخصصی تصاویر حرارتی
تصاویر ترموگرافی نیاز به تحلیل توسط افراد متخصص یا آموزش دیده دارد. تشخیص اشتباه نقاط گرم یا سرد می تواند منجر به خطای تشخیص و هزینه های غیرضروری شود.
3. شرایط نوری در تصویربرداری از بردهای الکترونیکی
در هنگام بررسی حرارتی مدارهای الکترونیکی:
- 🔦 نور محیط باید تا حد امکان کاهش یابد تا بازتاب ها یا تداخلات نوری بر تصویر تأثیر نگذارد.
- 📏 فاصله دوربین با سطح برد باید دقیق تنظیم شود تا رزولوشن تصویر و دقت نمایش نقاط داغ حفظ گردد.
ترموویژن ابزاری کاربردی برای عیب یابی دقیق و بدون تخریب در لوله کشی، تهویه، سیستم های فاضلاب و تجهیزات الکترونیکی است. با به کارگیری این فناوری می توان در زمان، هزینه و انرژی صرفه جویی کرده و از بروز مشکلات جدی جلوگیری نمود.
