کلمپ متر یکی از ابزارهای مهم در صنعت و تعمیرات است که برای اندازهگیری جریان الکتریکی در مدارهای برقی استفاده میشود. این دستگاه باعث میشود که کاربران بتوانند جریان الکتریکی را با دقت بالا اندازهگیری کنند و در نتیجه، بهبود کیفیت تولید و کاهش خطاهای تولیدی را فراهم میکند. به علاوه، استفاده از کلمپ متر در صنایع مختلف، بهبود ایمنی و بهداشت کارکنان را نیز به همراه دارد.
در این مقاله، به سوال کلمپ متر چیست به صورت خلاصه و مفید جواب خواهد داد. در ادامه در خصوص معرفی کلمپ متر، نحوه عملکرد آن، انواع مختلف آن، کاربردهای آن در صنایع مختلف، روش استفاده از آن، خطاهای رایج در استفاده از آن، روشهای تعمیر و نگهداری آن، مزایا و معایب آن، تفاوت کلمپ متر با دستگاههای دیگر و نکات قابل توجه در خرید آن توضیحاتی ارائه شده است.
کلمپ متر چیست
کلمپ متر یک ابزار اندازهگیری الکتریکی است که برای اندازهگیری جریان الکتریکی در مدارهای برقی استفاده میشود. این دستگاه به دلیل ساختار خاص خود، قابلیت اندازهگیری جریان الکتریکی را بدون نیاز به قطع کردن مدار فراهم میکند.
نحوه عملکرد کلمپ متر
کلمپ متر با استفاده از اصل فیزیکی الکترومغناطیس عمل میکند. در واقع، این دستگاه با استفاده از یک حلقه فلزی، جریان الکتریکی را به دور آن حلقه قرار میدهد و با توجه به تغییرات میدان مغناطیسی حلقه، جریان الکتریکی را اندازهگیری میکند.

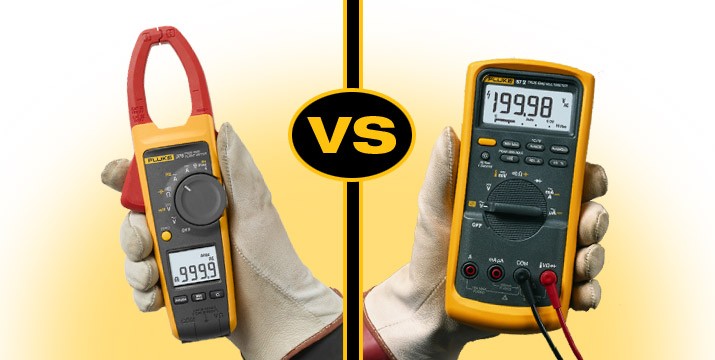

مقایسه کلمپ متر و مولتی متر
مولتیمتر و کلمپمتر، هر دو ابزارهای اندازهگیری الکتریکی هستند که در بسیاری از جنبهها مشابه عمل میکنند. این دو دستگاه میتوانند برای اندازهگیری ولتاژ، مقاومت، تست دیود، ظرفیت خازنی، فرکانس و سایر پارامترهای الکتریکی استفاده شوند و در این زمینهها عملکرد مشابهی دارند. اما تفاوت اصلی آنها در نحوه اندازهگیری جریان و مقدار حداکثر جریان قابل اندازهگیری است.
برای اندازهگیری جریان با مولتیمتر، نیاز به قطع قسمتی از سیم حامل جریان است. در این حالت، دو سر پروب مولتیمتر به دو سر سیم قطعشده وصل شده و دستگاه بهصورت سری در مدار قرار میگیرد تا جریان عبوری را اندازهگیری کند. اما در کلمپمتر، دیگر نیازی به قطع کردن سیم نیست. فقط کافی است که دهانه فک کلمپ را باز کرده و سیم را درون آن قرار دهید. در این حالت، دستگاه با استفاده از روش القای مغناطیسی، جریان را اندازهگیری میکند.
یکی دیگر از نکات مهم، محدودیت مولتیمترها در اندازهگیری جریان است. بیشتر مولتیمترها قادر به اندازهگیری جریان تا ۲۰ آمپر هستند. این محدودیت در کلمپمترها وجود ندارد و برخی مدلها میتوانند جریانهای بسیار بالا، حتی تا ۳۰۰۰ آمپر، را اندازهگیری کنند. این ویژگی کلمپمتر میتواند در صنایع بزرگ و تاسیسات صنعتی مانند پتروشیمی، فولادسازی و کارخانههای بزرگ بسیار مفید باشد. بهعلاوه، کلمپمتر به دلیل اینکه هیچ تماس الکتریکی مستقیمی با سیم حامل جریان برقرار نمیکند، ایمنی بیشتری را فراهم میکند و از آسیب دیدن دستگاه نیز جلوگیری میشود. این در حالی است که مولتیمترها معمولاً نیاز به تماس مستقیم با سیم دارند.
با این حال، باید به این نکته نیز توجه داشت که کلمپمترها، بهویژه مدلهایی که جریانهای بالا را اندازهگیری میکنند، قادر به اندازهگیری جریانهای بسیار پایین (مانند میلیآمپرها) نیستند. از طرفی، این دستگاهها برای اندازهگیری جریان در قطعات کوچک مانند بردهای الکترونیکی مناسب نیستند. همچنین، در محیطهایی که تعداد زیادی کابل در کنار هم قرار دارند و فضای اندازهگیری محدود است، به دلیل ابعاد بزرگ فک کلمپ، استفاده از کلمپمتر دشوار میشود. در این شرایط، مولتیمتر میتواند انتخاب بهتری باشد.
در نتیجه، هرکدام از این دو دستگاه دارای ویژگیها و محدودیتهای خاص خود هستند و بسته به نیاز و محیط استفاده، باید تصمیم گرفت که کدام ابزار مناسبتر است. انتخاب صحیح ابزار، باعث میشود که اندازهگیریها دقیقتر و کارآمدتر انجام شود.

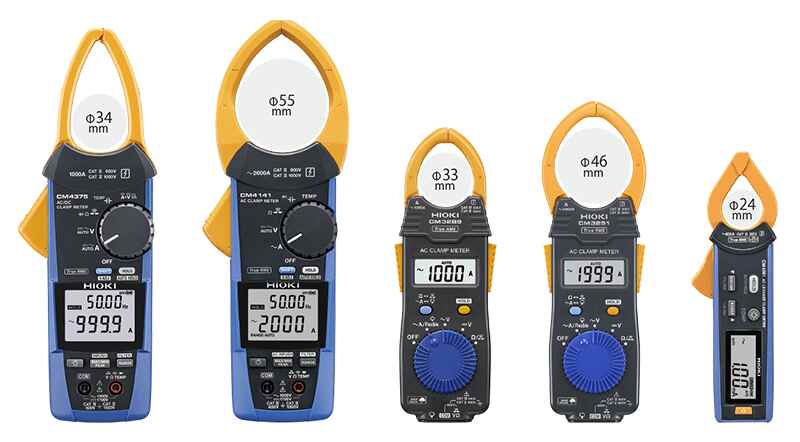

انواع کلمپ متر
کلمپمترها انواع مختلفی دارند که هر کدام ویژگیها و قابلیتهای خاص خود را دارند. در ادامه، انواع مختلف کلمپمترها بهطور مفصل توضیح داده شده است:
کلمپ جریان AC:
این نوع کلمپمترها برای اندازهگیری جریان متناوب (AC) طراحی شدهاند.
قابلیت اندازهگیری جریان تا 1000 آمپر را دارند.
قطر دهانه کلمپ یا قطر کابل قابل اندازهگیری معمولاً حدود 46 میلیمتر است.
کلمپهای AC/DC:
این کلمپمترها توانایی اندازهگیری جریان هم متناوب (AC) و هم مستقیم (DC) را دارند.
بسته به مدل، توانایی اندازهگیری جریانهای مختلف از جمله 200 آمپر، 1000 آمپر یا 2000 آمپر را دارند.
قطر دهانه کلمپ معمولاً تا 55 میلیمتر است، که امکان اندازهگیری کابلهایی با این قطر را فراهم میکند.
کلمپهای قابل انعطاف AC:
این کلمپمترها به دلیل داشتن ویژگی انعطافپذیری، میتوانند برای اندازهگیری جریانهای بالا، حتی تا 3000 آمپر، استفاده شوند.
قطر دهانه کلمپهای فلکسیبل معمولاً حداکثر 19 سانتیمتر است، که این ویژگی به کاربر اجازه میدهد جریانهای بالا را در کابلهای بزرگ و حجیم اندازهگیری کند.
میلیآمپر متر کلمپی:
این دستگاه برای اندازهگیری دقیق جریانهای بسیار کم، معمولاً در محدوده میلیآمپر (mA) طراحی شده است.
قطر کلمپ این دستگاهها معمولاً حداکثر 25 میلیمتر است و بهطور خاص برای کاربردهای حساس که نیاز به اندازهگیری جریانهای پایین دارند، مناسب است.
کلمپ نشتی جریان:
این نوع کلمپمترها برای اندازهگیری نشتی جریانهای متناوب (AC) در کابلها طراحی شدهاند.
این دستگاهها دقت بالایی دارند و قادرند جریانهای نشتی را در مدارها یا کابلها با حساسیت بالا اندازهگیری کنند.
مولتیمترها:
مولتیمترهای دیجیتال معمولاً قابلیت اندازهگیری چندین پارامتر الکتریکی را دارند.
این دستگاهها قادر به اندازهگیری جریانهای AC/DC، ولتاژ AC/DC، مقاومت، ظرفیت خازنی و بسیاری از پارامترهای دیگر هستند.
برخی مولتیمترها قابلیت اندازهگیری جریان از طریق کلمپ را نیز دارند و برای کاربردهای عمومی بسیار مناسب هستند.(خرید مولتی متر کلمپی)
کلمپهای قدرت یا پاورمتر کلمپی:
این کلمپمترها علاوه بر اندازهگیری جریان و ولتاژ، قادر به اندازهگیری توان (Power)، ضریب توان (PF)، زاویه فاز و در برخی مدلها، هارمونیکها نیز هستند.
این ویژگیها باعث میشود که کلمپهای قدرت برای کاربردهای صنعتی و آنالیز دقیق سیستمهای الکتریکی بهویژه در محاسبه توان و کیفیت انرژی بسیار مناسب باشند.
در مجموع، انتخاب نوع کلمپمتر بستگی به نیاز خاص اندازهگیری شما دارد، از جمله نوع جریان (AC یا DC)، مقدار جریان و همچنین دقت مورد نیاز. هر یک از این ابزارها ویژگیها و مزایای خاص خود را دارند که میتوانند در موقعیتهای مختلف، کاربردهای متفاوتی داشته باشند.

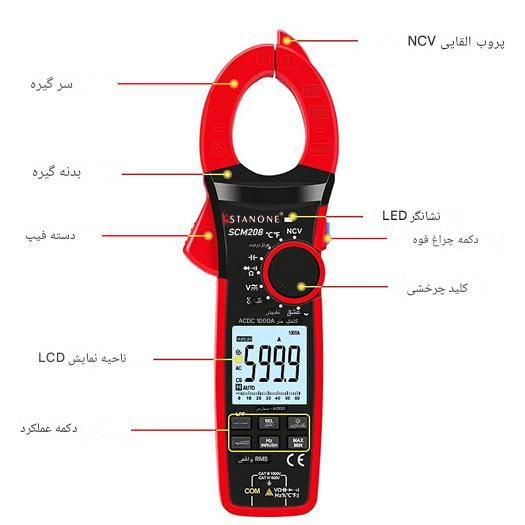

اجزا کلمپ متر
برای درک بهتر بخشهای مختلف یک کلمپ متر، در ادامه به بررسی اجزای اصلی و کاربردهای آنها میپردازیم:
فکهای کلمپی:
در بالای هر کلمپ متر دو فک بازشونده وجود دارد که بهصورت قیچی عمل کرده و در اطراف کابل یا سیم قرار میگیرند.
این فکها به دستگاه این امکان را میدهند که جریان عبوری از کابلها را با استفاده از القای مغناطیسی اندازهگیری کند.
دسته بازکننده فکها:
با استفاده از این دسته که در دو طرف دستگاه قرار دارد، میتوان دهانه کلمپ را باز کرد تا سیم یا کابل مورد نظر درون فکها قرار گیرد.
این دسته به راحتی به کاربر اجازه میدهد که بدون نیاز به قطع کابلها، اندازهگیری جریان را انجام دهد.
سلکتور:
این بخش برای تنظیم دستگاه به وضعیتهای مختلف بهکار میرود.
با استفاده از سلکتور، میتوان کلمپ متر را در حالتهای مختلف برای اندازهگیری پارامترهای گوناگون مانند جریان AC، DC، ولتاژ، مقاومت و دیگر مقادیر تنظیم کرد.
سنسور نور پسزمینه:
این سنسور برای تنظیم نور صفحه نمایش مطابق با نور محیط استفاده میشود.
در صورت وجود نور کافی، نور صفحه نمایش کاهش مییابد تا انرژی باتری حفظ شود. اما در شرایط کمنور یا شب، نور پسزمینه (بک لایت) فعال میشود تا صفحه نمایش روشن شده و کلمپ متر قابل استفاده باشد.
کلید نگهدارنده مقدار (Data Hold):
این دکمه که معمولاً با نام “D.Hold” بر روی دستگاه مشخص شده است، برای ذخیره و نگهداشتن مقدار محاسبهشده استفاده میشود.
این ویژگی بسیار کاربردی است که به کاربر امکان میدهد عدد اندازهگیریشده را ذخیره کند تا در مواقعی که نوسان در اندازهگیری وجود دارد، آن مقدار را حفظ کند و در مراحل بعدی از آن استفاده کند.
صفحه نمایش:
صفحه نمایش کلمپ متر برای نمایش ارقام محاسبهشده طراحی شده است.
این ارقام معمولاً بهصورت 2000، 4000 یا 6000 Counts نمایش داده میشوند، که نشاندهنده دقت دستگاه در اندازهگیری است.
ورودی پروبها:
در کلمپ مترها، پروبها برای اندازهگیری پارامترهایی مانند ولتاژ و مقاومت به دستگاه متصل میشوند.
پروب مشکی به سر “COM” یا منفی و پروب قرمز به سر مثبت (V، اهم یا دیگر بخشهای دستگاه) وصل میشود.
در هنگام استفاده از پروبها، باید مراقب باشید که هویه یا سایر ابزارهای داغ با پروبها تماس نداشته باشند، زیرا این تماس میتواند عایق پروبها را از بین ببرد و خطراتی هنگام انجام تستهای AC ایجاد کند.
این اجزا هر کدام نقش خاصی در عملکرد دستگاه دارند و با همکاری یکدیگر، کلمپ متر را به ابزاری کارآمد و دقیق برای اندازهگیری پارامترهای مختلف الکتریکی تبدیل میکنند.

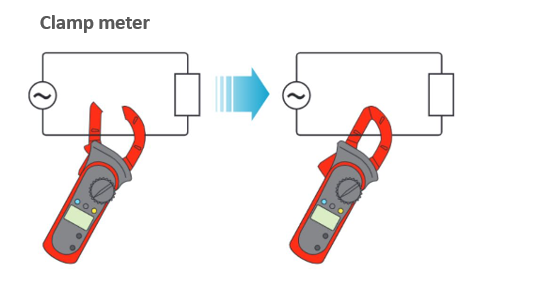

روش استفاده از کلمپ متر
برای استفاده از کلمپ متر، ابتدا باید دستگاه را روشن کنید و حالت اندازهگیری جریان را انتخاب کنید. سپس کلمپ متر را به دور کابل برق یا مدار الکتریکی قرار داده و با استفاده از نمایشگر، جریان الکتریکی را اندازهگیری کنید.
پارامتر های کلمپ متر
برای انتخاب پارامتر مورد نظر در مولتی متر کلمپی، به خصوص در مدلهای پیشرفتهتر، ممکن است در یک وضعیت سلکتور چندین گزینه برای انتخاب وجود داشته باشد. به عنوان مثال، در یک حالت خاص ممکن است امکان انجام سه تست مختلف مانند تست مقاومت، تست دیود و تست بیزر (آلارم صوتی) وجود داشته باشد، یا اینکه در یک وضعیت، امکان انجام تست جریانهای متناوب (AC) و مستقیم (DC) وجود داشته باشد.
برای تغییر وضعیت و جابجایی بین تستها، باید از دکمه Select استفاده کنیم. با فشردن این دکمه، میتوانیم دستگاه را در وضعیتهای مختلف قرار دهیم تا تست مورد نظر را انجام دهیم. باید دکمه Select را آنقدر فشار دهیم تا در وضعیت تست دلخواه قرار بگیریم و به این ترتیب دستگاه را برای اندازهگیری پارامتر مورد نظر تنظیم کنیم.
یکی از ویژگیهای بسیار مهم که باید در کلمپ مترها به ویژه مدلهای پیشرفته به آن توجه کرد، ویژگی Auto-Power Off است. این ویژگی بهگونهای عمل میکند که پس از پایان کار با دستگاه و در صورتی که کاربر فراموش کرده باشد کلمپ متر را خاموش کند، پس از مدت زمانی که دستگاه هیچگونه فعالیتی نداشته باشد، بهطور خودکار خاموش میشود. این ویژگی به حفظ انرژی باتری کمک میکند و از خالی شدن بیمورد باتری جلوگیری میکند، که باعث افزایش عمر مفید دستگاه میشود.
این ویژگیها باعث میشوند استفاده از کلمپ مترها راحتتر و بهینهتر باشد و در مصرف انرژی صرفهجویی کرده و کاربر را از فراموشی در خاموش کردن دستگاه محافظت کنند.
انواع رنج کلمپ متر
برای توضیح بهتر مبحث انتخاب رنج در کلمپ متر، ابتدا باید با دو نوع اصلی کلمپ متر آشنا شویم که بر اساس نحوه تنظیم رنج (Range) به دو دسته تقسیم میشوند:
1. کلمپ متر دستی (Manual):
در این نوع کلمپ متر، کاربر باید بهطور دستی با استفاده از سلکتور دستگاه، رنج یا محدوده مورد نظر برای اندازهگیری پارامترها را انتخاب کند. این انتخاب معمولاً از طریق چرخاندن سلکتور بهصورت دستی انجام میشود. برای درک بهتر این موضوع، به مثال زیر توجه کنید:
فرض کنید یک کلمپ متر ساده با سه رنج اندازهگیری جریان داریم که بهترتیب عبارتند از: 20 آمپر، 200 آمپر و 400 آمپر. اگر سلکتور روی رنج 20 آمپر قرار گیرد، دستگاه قادر است جریانهایی را بین 0 تا 20 آمپر اندازهگیری کند. در صورتی که سلکتور روی رنج 200 آمپر قرار بگیرد، دستگاه میتواند جریانهایی بین 0 تا 200 آمپر را اندازهگیری کند و در نهایت، اگر سلکتور روی رنج 400 آمپر قرار گیرد، دستگاه قادر است جریانهایی تا 400 آمپر را اندازهگیری کند.
در این حالت، ممکن است این سوال پیش بیاید که اگر دستگاه در کاتالوگ خود مشخص کرده که محدوده اندازهگیری جریان بین 20 تا 400 آمپر است، آیا این بدان معناست که دستگاه قادر به اندازهگیری جریانهای کوچکتر از 20 آمپر نیست؟ در واقع، اینگونه نیست. دستگاه در هر یک از این رنجها میتواند جریانهایی را اندازهگیری کند، از جمله جریانهایی مانند 10 آمپر که در تمامی این سه رنج قابل اندازهگیری است. با این حال، نکته مهم این است که هر چه رنج انتخابی کوچکتر باشد، دقت اندازهگیری بالاتر خواهد بود.
اگر جریان مورد نظر از رنج انتخابی بیشتر باشد، مفهوم Over Range به وجود میآید. در این صورت، دستگاه نمایش میدهد که جریان از محدوده اندازهگیری خارج شده است (معمولاً با نمایش عدد “1” در صفحه نمایش). در چنین حالتی، باید رنج دستگاه را تغییر دهید تا جریان مورد نظر به درستی اندازهگیری شود.
نحوه انتخاب رنج صحیح: وقتی جریان وسیلهای را نمیدانید، بهترین روش این است که ابتدا از بزرگترین رنج شروع کنید و به تدریج رنجهای کوچکتر را انتخاب کنید تا زمانی که جریان اندازهگیریشده در داخل محدوده رنج قرار گیرد و Over Range نمایش داده نشود.
2. کلمپ متر اتوماتیک (Autorange):
در کلمپ مترهای پیشرفته، بخشی یا تمام انتخاب رنج بهطور اتوماتیک انجام میشود. این ویژگی به نام Autorange شناخته میشود. در این حالت، نیازی به چرخاندن سلکتور بهطور دستی برای انتخاب رنج نیست و دستگاه بهطور خودکار مناسبترین رنج را برای اندازهگیری پارامتر انتخاب میکند. این قابلیت باعث افزایش سرعت عملکرد، دقت بیشتر و کاهش احتمال خرابی سلکتور و قطعات دستگاه میشود.
ویژگیهای دیگر در انتخاب رنج کلمپ متر:
Resolution (رزولوشن): این ویژگی نشاندهنده حساسیت دستگاه به کوچکترین تغییرات در پارامتر مورد اندازهگیری است. به عبارت دیگر، رزولوشن به توانایی دستگاه برای شناسایی تغییرات کوچک در مقدار اندازهگیری شده اشاره دارد. بهطور کلی، هر چه رنج بزرگتر باشد، رزولوشن بالاتر میرود، اما دقت اندازهگیری ممکن است کاهش یابد.
Accuracy (دقت): دقت به میزان خطای اندازهگیری دستگاه در مقایسه با مقدار واقعی اشاره دارد. بهعبارت دیگر، دقت میزان انحراف دستگاه از مقدار واقعی است که میتواند در برخی شرایط بهویژه در رنجهای بزرگتر افزایش یابد.
انتخاب رنج مناسب برای اندازهگیری پارامترها در کلمپ مترها، بهویژه در مدلهای دستی، بستگی به اندازه جریان یا ولتاژ و نیاز به دقت اندازهگیری دارد. با استفاده از رنجهای اتوماتیک (Autorange)، این فرایند سادهتر میشود و کاربر دیگر نیازی به تنظیم دستی رنج ندارد. همچنین، ویژگیهای رزولوشن و دقت در کاتالوگ دستگاهها باید بررسی شوند تا انتخاب بهینهای برای انجام اندازهگیریهای دقیقتر و سریعتر انجام شود.

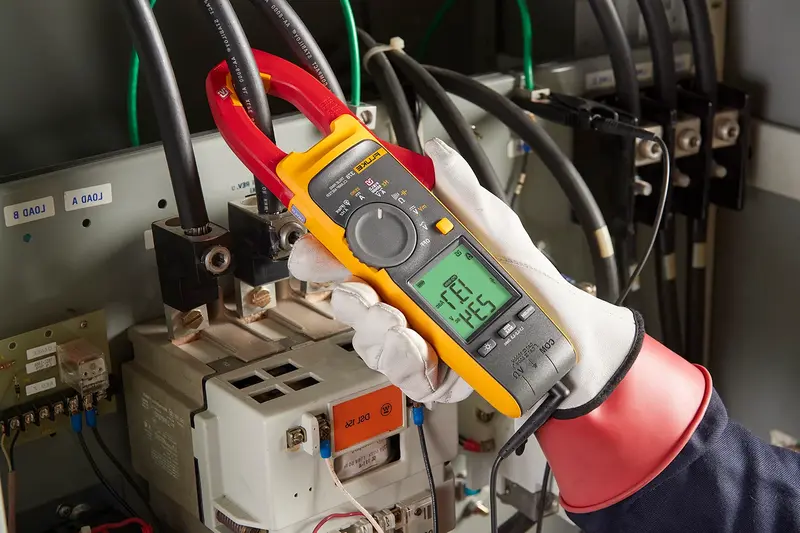

کاربرد های کلمپ متر
کلمپ متر در صنایع مختلف از جمله صنایع برق، الکترونیک، خودروسازی، تعمیرات و نگهداری، ساختمان و … استفاده میشود. در صنعت برق، کلمپ متر برای اندازهگیری جریان الکتریکی در مدارهای برقی و همچنین برای اندازهگیری توان مصرفی دستگاههای الکتریکی استفاده میشود.
خطاهای رایج در استفاده از کلمپ متر
استفاده نادرست از کلمپ متر ممکن است باعث خطاهایی مانند نویز در دادههای اندازهگیری، تغییرات دمایی، خطای صفر و … شود. برای جلوگیری از این خطاها، باید دستگاه را با دقت و به درستی طبق استاندارد ها استفاده کرد.
روشهای تعمیر و نگهداری کلمپ متر
برای تعمیر و نگهداری کلمپ متر، باید دستگاه را با دقت و به درستی تعمیر کرد و از قطعات مربوطه استفاده کرد. همچنین، باید دستگاه را به صورت منظم بررسی کرد تا عمر آن افزایش یابد.
مزایا و معایب کلمپ متر
مزایای کلمپ متر عبارتند از دقت بالا، سرعت بالا، قابلیت استفاده در شرایط سخت، صرفهجویی در هزینهها، بهبود کیفیت تولید و افزایش ایمنی و بهداشت کارکنان. اما معایب آن عبارتند از قیمت بالا، نیاز به آموزش و تجربه برای استفاده به درستی و نیاز به تعمیر و نگهداری منظم.
تفاوت کلمپ متر با دستگاههای دیگر
کلمپ متر با دستگاههای دیگر مانند مولتیمتر و اوسیلوسکوپ تفاوتهایی دارد. مولتیمتر برای اندازهگیری ولتاژ، جریان و مقاومت در مدارهای الکتریکی استفاده میشود. اما اوسیلوسکوپ برای نمایش سیگنال الکتریکی در یک زمان خاص استفاده میشود.
نکات قابل توجه در خرید کلمپ متر
برای خرید کلمپ متر، باید به نکاتی مانند دقت، قابلیت استفاده در شرایط سخت، کاربرد، نوع و … توجه کرد. همچنین، باید از فروشندههای معتبر و با تجربه خرید کنید تا از کیفیت و عملکرد دستگاه اطمینان حاصل کنید.
نتیجهگیری
کلمپ متر یکی از ابزارهای مهم در صنایع مختلف است که برای اندازهگیری جریان الکتریکی در مدارهای برقی استفاده میشود. استفاده از این دستگاه باعث میشود که کاربران بتوانند جریان الکتریکی را با دقت بالا اندازهگیری کنند و در نتیجه، بهبود کیفیت تولید و کاهش خطاهای تولیدی را فراهم میکند. همچنین، استفاده از کلمپ متر در صنایع مختلف، بهبود ایمنی و بهداشت کارکنان را نیز به همراه دارد.
